镇流器道理,感化,电子镇流器电路图-KIA MOS管

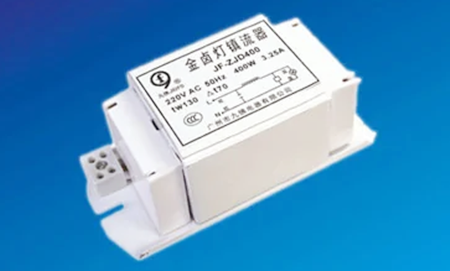

镇流器（ballast resistor）这天光灯上起限流感化和发生刹时高压的装备，是一种限定经由过程电气负载的电流的装配，用于限定电路中的电流量。

当经由过程负载的电流增添时负载（比方电弧放电）的端电压降落时，最常利用这些。 若是如许的装备毗连到恒压电源，它会接收愈来愈多的电流，直到它被损坏或致使电源呈现毛病。 为了避免这类环境，镇流器供给了一个限定电流的正电阻或电抗。 镇流器经由过程限定电流供给负电阻装配的一般操纵。

镇流器（ballast resistor）这天光灯上起限流感化和发生刹时高压的装备，在硅钢建造的铁芯上缠漆包线建造而成，如许的带铁芯的线圈，在刹时开/打开电时，就会自感发生高压，加在日光灯管的两头的电极（灯丝）上。

这个举措是瓜代停止的，当启辉器（跳泡）闭合时，灯管的灯丝经由过程镇流器限流导通发烧；当启辉器开路时，镇流器就会自感发生高压加在灯管的两头灯丝上，灯丝发射电子轰击管壁的萤光粉发光，启辉器频频几回通断，就会频频几回如许的举措，从而买通灯管。

当灯管一般发光时，内阻变小，启辉器就一直坚持开路状况，如许电流就不变的经由过程灯管、镇流器任务了，使灯管一般发光。镇流器分电子镇流器和电感镇流器。

镇流器在电路中的感化：

1.限定电路中的电流，使灯管一般不变地任务。

2.在电路中发生刹时高压，击穿日光灯的两头的气体使之放电。

镇流器任务道理

电感镇流器

当开关闭合电路中施加220V 50HZ的交换电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器起头时是断开的，因为施加了一个大于190V以上的交换电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一路，组成通路给灯丝加热），当启动器的两个电极靠在一路，因为不弧光放电，双金属片冷却，南北极分隔，因为电感镇流器呈理性，当电路俄然间断时，在灯两头会发生延续时候约1ms的600V-1500V的脉冲电压，其切当的电压值取决于灯的范例，在放电的环境下，灯的两头电压当即降落，此时镇流器一方面临灯电流停止限定感化，另外一方面使电源电压和灯的任务电流之间发生55°到65°的相位差，从而保持灯的二次启动电压，使灯能更不变的任务。

电感镇流因为布局简略，作为第一种荧光灯共同任务的镇流器，市场据有率还比拟大，因为它的功率因数低，低电压启动机能差，耗能轻巧，频闪等诸多错误谬误，它的市场渐渐地被电子镇流器所代替，电感镇流器能量消耗：40W（灯管功率）+10W（电感镇流器本身发烧消耗）即是整套灯具总耗电为50W。

电子镇流器

电子镇流器是一个将工频交换电源转换成高频交换电源的变更器，任务道理是：

工频电源颠末射频搅扰（RFI）滤波器，全波整流和无源（或有源）功率身分校订器（PPFC或APFC）后，变为直流电源。经由过程DC/AC变更器，输入20K-100KHZ的高频交换电源，加到与灯毗连的LC串连谐振电路加热灯丝，但使灯管“放电”变成“导通”状况，再进入发光状况，此时高频电感起限定电流增大的感化，保障灯管取得一般任务所需的灯电压和灯电流，为了进步靠得住性，常增设各类掩护电路，如非常掩护，浪涌电压和电流掩护，温度掩护等等。

55w电子镇流器电路图（一）

电路以下图所示。其任务道理与开关电源类似，二极管VD1～VD4组成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，而后由铁氧体输入变压器T2对高频高压脉冲降压，取得所需的电压和功率。R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5组成启动触发电路。三极管VT1、VT2选用S13005，其B为15～20倍。也可用C3093等BUceo》=35OV的大功率三极管。触发二极管VD5选用32V摆布的DB3或VR60。振荡变压器可便宜，用音频线绕制在H7X10X6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输入变压器T2也需便宜，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b用直径为1．25mm高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。

50w电子镇流器电路图

电路任务时，A点任务电压约为12V；B点约为25V；C点约为105V；D点约为10V。若是电压不知足上述数值，或电路不振荡，则应查抄电路有没有错焊、漏焊或虚焊。而后再查抄VT1、VT2是不是杰出，T1a、T1b的相位是不是准确。全部电路装调成功后，可装入用金属资料建造的小盒内，发利于屏障和散热，但必须注重电路与外壳的绝缘。引外，转变T2a、b二线圈的匝数，则可转变输入的高频电压。

55w电子镇流器电路图（二）

电路以下图所示。该电路由整流滤波电容、高频振荡电路和输入负载屯路三局部组成。

交换220V经整流滤波输入约300V直流为振荡电路供给电源。开机后，电源经R5对C3充电，使Vc3敏捷降低，从而使VT2敏捷到达饱和导通；此时因为T的反应感化使VTI停止。VT2一旦导通，则Vc3降落，流过L2的电流减小，引发L2两头一个上负下正的电压。据同名端准绳，L1获得上正下负的反应电压，从而使VTI敏捷饱和导通，同时T的正反应感化又使VT2敏捷停止，如斯循环往复组成振荡方波（R6D6、R3D5起续流感化）。负载回路由L3、L4、C4组成。VTI、VT2发生的高频振荡方波由L3加给负载作鼓励源。灯管点亮前，由C4、L4等组成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两头的高电压又使水银蒸汽组成弧光放电，激起管壁荧光粉发光。灯管点亮后，C4根基上不起感化，此时L4则起阻流感化。
