boost升压电路道理,boost电路若何完成升压-KIA MOS管
信息来历：本站 日期：2023-09-11
boost升压电路是根基斩波电路之一，是一种输出电压大于即是输出电压的单管非断绝直流变更电路。首要利用于直流电念头传动、单相功率因数校订（PFC）电路及其他交直流电源中。

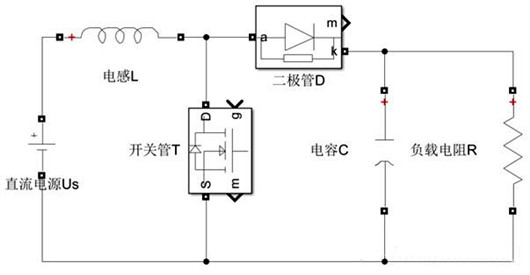

boost升压电路由直流电压源、电感、开关管、二极管、滤波电容、负载电阻构成，升压电路图如图1所示。

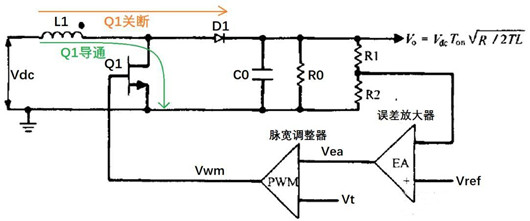

下图所示为升压型（BOOST）电源拓扑的布局表示图：
1. Q1导通时：电流标的目的为Vdc经由过程L1和Q1到GND，而负载电流（Io）全数由输出电容器C0供给；以是C0应充足大，以使在Ton时候段外向负载供电时的输出电源电压降知足设想请求；
——Q1导通时电流途径为：从Vdc流到了GND，并不能量传输到输出端；感受这不是华侈电能了么？实在抱负环境下（不斟酌电感器DCR和MOS管导通电阻，P = I2*R = 0）并不会消耗电能，而是将能量贮存到了电感器L1中。
2. Q1关断时：因为电感器电流不能渐变，电流标的目的为Vdc经由过程L1和D1向C0和负载供电，此时C0两头电压高于Vdc；此时Vdc电源和电感器储能（统共两局部）给负载和C0供电（补充电容器C0零丁向负载供电时（ton阶段）丧失的静电场能）；
——Q1关断，颠末电感器L1的电流由增添变成减小（电流变更率产生变更），以是电感器的感到电压标的目的产生改变，即由本来的左高右低（与Vdc对消）变成左低右高（与Vdc叠加），此时输出电压Vo会高于Vdc。

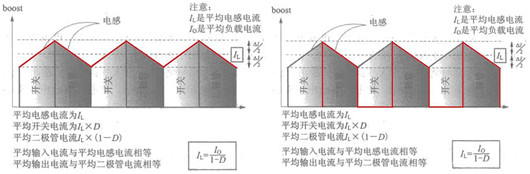

3. 输出电容器串连电感器，以是输出电容电流是“光滑”的，以下左图所示；
4. 输出电容器串连的是二极管（D1），以是输出电容器的电流是斩波式的，如上右图白色线所示，一定会影响输出电源的动摇；——BOOST拓扑的输出电源纹波电流绝对BUCK拓扑来讲更大，以是对BOOST拓扑的输出电容器有更高的请求：ESR更低、容量更大等。
5. 对输出电容来讲，在稳态下其均匀电流为0（同BUCK拓扑），那末BOOST拓扑的均匀二极管电流一定即是负载电流，以是Id_avg = Io=IL*(1-D)，IL= Io/(1-D)，这是均匀电感器电流和负载电流的干系。
6. 输出电压的调剂是经由过程反应环路节制Q1的导通时候Ton来完成的，若直流负载电流Io回升，则导通时候Ton会主动增添为负载供给更多的能量。
一样，按照BOOST拓扑也能够经由过程伏秒定律来推导直流通报函数：
Von = Vin – Vsw，Voff = Vo + Vd – Vin，Von*Ton = Voff * Toff，
那末1/D = T/Ton = (Toff+Ton)/Ton = (Vo+Vd-Vsw)/(Vo+Vd-Vin)，
以是D = (Vo+Vd-Vin)/ (Vo+Vd-Vsw)，
若是MOS管压降（Vsw）和二极管压降（Vd）比拟输出/输出电源电压都很小，
那末D ≈ (Vo-Vin)/Vo，输出与输出之间的干系为：Vo = Vin* [1/(1-D)]。
