cpld布局特色阐发

CPLD是“庞杂可编程逻辑器件”（Complex Programmable Logic Device）的缩写。是一种数字电路硬件装备。CPLD接纳多级可编程逻辑门阵列（PAL）和可编程互连资本（PIR）的组合实现逻辑功效，具备小型化、矫捷性高、低功耗等特色。

CPLD是一种数字电路中的可编程器件，具备矫捷、高效、通用等长处，在数字电路设想中获得普遍利用。CPLD接纳CMOS EPROM、EEPROM、快闪存储器和SRAM等编程手艺，从而组成了高密度、高速率和低功耗的可编程逻辑器件。

cpld的任务道理

CPLD由触发器、逻辑单位、输入输入接口和内部可编程互联收集组成。经由过程内部可编程互联收集的设置装备摆设节制CPLD的逻辑电路，从而实现不同的数字电路功效。

cpld的特色

cpld具备编程矫捷、集成度高、设想开辟周期短、合用范围宽、开辟东西进步前辈、设想制作本钱低、对设想者的硬件经历请求低、规范产物无需测试、失密性强、价钱公共化等特色，可实现较大范围的电路设想，是以被普遍利用于产物的原型设想和产物出产(普通在10,000件以下)当中。几近一切利用中小范围通用数字集成电路的场所都可利用CPLD器件。

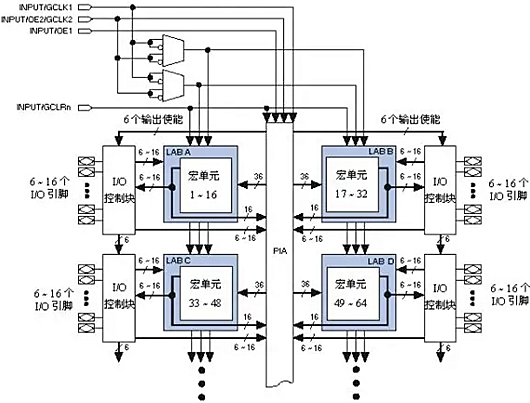

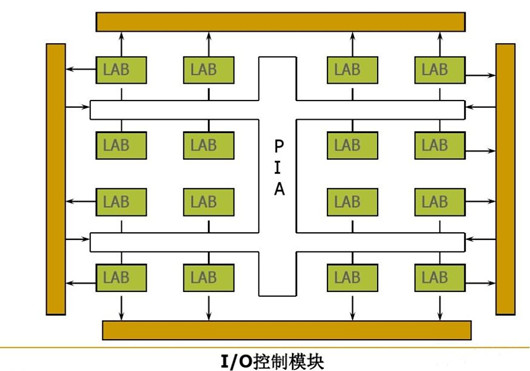

CPLD由可编程逻辑的功效环绕一个可编程互连矩阵组成，由牢固长度的金属线实现逻辑单位之间的互连，并增添了I/O节制模块的数目和功效。CPLD的根基布局可当作由可编程逻辑阵列（LAB），可编程I/O节制模块和可编程内部连线（PIA）等三局部组成。

可编程逻辑阵列（LAB）:由多少个可编程逻辑宏单位（Logic Macro Cell，LMC）组成，LMC首要包含与阵列、或阵列、可编程触发器和多路挑选器等电路，能自力地设置装备摆设为时序或组合任务体例。

每一个宏单位普通由乘积项阵列、乘积项分派和可编程寄放器组成。每一个宏单位有多种设置装备摆设体例，各宏单位也可级联利用， 是以可实现较庞杂组合逻辑和时序逻辑功效。对集成度较高的CPLD，凡是还供给了带片内RAM/ROM的嵌入阵列块。

可编程互连通道首要供给逻辑块、宏单位、输入/输入引脚间的互连收集。输入/输入块（I/O块）供给内部逻辑到器件I/O引脚之间的接口。

逻辑范围较大的CPLD普通还内带JTAG边境扫描测试电路，可对已编程的高密度可编程逻辑器件做周全完全的体系测试，另外也可经由过程JTAG接口停止在体系编程。

因为集成工艺、集成范围和制作厂家的不同，各类CPLD分区布局、逻辑单位等也有较大的不同。

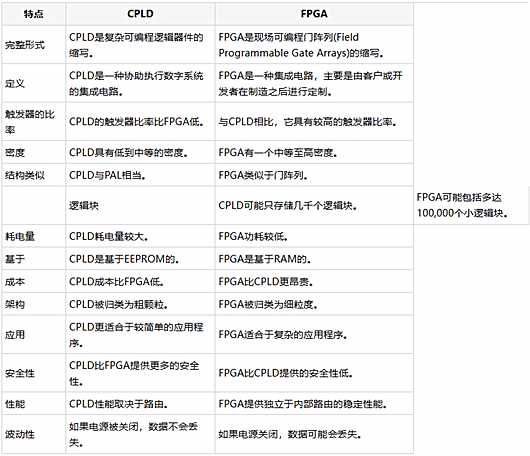

cpld和fpga的区分

FPGA（Field Programmable Gate Array），是 “现场可编程门阵列 “的缩写。

FPGA由可编程逻辑块（CLB），输入/输入模块（IOB）及可编程互连资本（PIR）等三种可编程电路和一个SRAM布局的设置装备摆设存储单位组成。

CLB是实现逻辑功效的根基单位，他们凡是法则摆列成一个阵列，漫衍于全部芯片中。

可编程输入/输入模块（IOB）首要实现芯片上的逻辑与内部引脚的接口，它凡是摆列在芯片的周围。

可编程互连资本（PIR）包含各类长度的连线线段和一些可编程链接开关，他们将各个CLB之间或CLB与IOB之间和IOB之间毗连起来，组成特定功效的电路。

FPGA供给了更大的庞杂性和矫捷性和诸如片上RAM、时钟办理、DSP操纵、乘法器等功效。另外一方面，CPLD比FPGA耗损更少的功率，FPGA器件更有能够在利用变更的设想中被频仍利用。

比拟之下，CPLD器件在须要简略的胶合逻辑和须要立即开启电路的利用中利用，因为FPGA因为要从内部ROM加载设置装备摆设，最后的任务速率较慢。
