场效应管功放电路分享,简略好用-KIA MOS管
信息来历：本站 日期：2023-09-05
场效应管具备输入阻抗高、频次特征好、不变性好(无二次击穿景象)低噪声、低失真等特色，已被普遍地利用在声响电路中，用VMOS功率场效应管束成的功放，音色美好，音色比双极型晶体管功放暖，与电子管功放类似，失真小且建造轻易，是以很受声响喜好者的喜好。

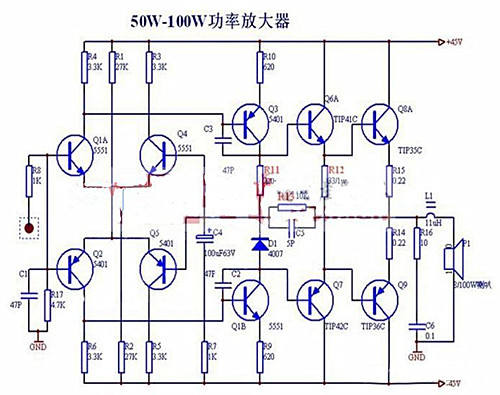

简略的50W-100W电压情势的声响功率缩小器，该电路属于电压情势的功率缩小器，最大长处是建造非常简略！只要按电路图下面的体例，可一次胜利。调试体例也很简略。首要调剂的元件是：R11、R12、R13调剂R11和R12能够静态电流。

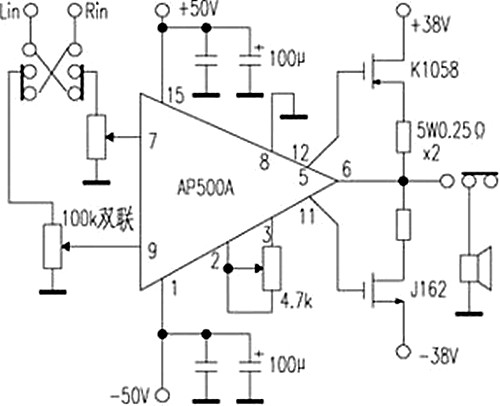

用AP500A作鞭策级，末级精选一对日扬名管K1058/J162担负。图中K1、K2为钮子开关，K1可将L、R声道输入旌旗灯号交换；K2则用于关机时断开负载，避免打击。电路准确装置后，只要调4.7kΩ电位器使末级功放管静态电流为300mA便可。

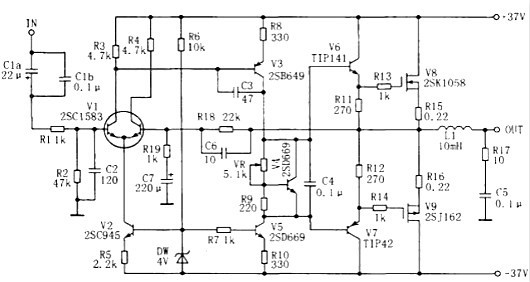

为减小失真，输入级接纳差动缩小电路。V1用对管2SC1583，不变性和对称性好；V2接成恒流源，为本级供给不变的静态任务电流，接纳恒流源作差动缩小器的射极电阻，可进步差动缩小器的共模按捺比和静态规模，从而进一步改良失真。c1为输入耦合电容，R1、c2构成低通滤波器，禁止前级的超音频搅扰旌旗灯号窜入功放；R2决议了功放的输入阻抗。合情势，是从本钱上斟酌的。若全用处效应管，结果更好。
各管的射(阴)极都加有本级电流负反应电阻，起不变静态任务点的感化。有益于改良失真。零件负反应则由R18、R19、C6、C7构成，总增益约为26．8dB。C7是隔直电容，使前后级构成直流全负反应，保障输入中点静态零电位。
c3、c6是为了按捺高频自激振荡而设置。缩小器的电压增益大局部由v3取得，而c3可发生高频负反应，下降缩小器的高频增益，粉碎高频自激的幅度前提。但c3又使高频相位 加倍滞后，以是在反应回路中插手C6，停止相位超前弥补，粉碎高频自激的相位前提。
C5、R17构成相移校订电路，使负载近于纯电阻。避免高频自激。因为扬声器阻抗中的电感份量在高频时较着增添，使缩小器的负载呈电理性，引发输电流滞后于输m电 压。若缩小器的高频增益较高，还轻易发生高频自激振荡。
R13、R14串接在栅极是避免VMOS管发生高频自激。因为栅极的高阻抗，加上接线及散布电容、电感和栅极散布电容的影响，VMOS管在任务中可会呈现高频自激振荡。处理V3为第二级电压缩小管，V5接成恒流源，为本级供给稳的静态任务电流和高的负载阻抗，因为V5的存在，v3的压增益大为进步，如许，就不用用自举电路。
V4、VR和R9接在V3、V5集电极之间构成Vbe扩展电，调理VR可转变末级大功率管的静态任务电流。V4还起度弥补感化，当功率管的温度下降时，V4的发射结压降小，因而V4的集电极一发射极电压也下降，从而下降了功管的静态电流，感化与二极管类似，但比二极管更灵，装置时应与功率管一路装在散热器上，电气上要绝。
V6一V9等构成输入级，接纳双极型晶体管与场效应管混的方法是插手阻尼电阻，即在栅极串接一只电阻(普通不跨越1kQ)。
