电流的产生离不开电压和电阻，最简略的恒流布局便能够或许操纵牢固电压和牢固电阻来产生，比方二极管的导通电压根基牢固，共同电阻便能够或许产生最简略的恒流源布局。
恒流源由旌旗灯号源和电压控制电流源（VCCS）两局部构成。正弦旌旗灯号源接纳间接数字频次分解（DDS）手艺，即以必然频次持续从EPROM中读取正弦采样数据，经D/A转换并滤波后产生EIT所需的正弦旌旗灯号。
恒流恒压电源外部有两个节制单位，一个是稳压节制单位，在负载产生变更的情况下，尽力使输入电压坚持稳定，前提是输入电流必须小于事后设定的恒流值。
现实上在恒压状况时，恒流节制单位处于停止状况，它不搅扰输入电压和输入电流。一种是恒流状况，根据恒流电源的特色在任务。恒压恒流电源指既有恒压节制部件，又具备恒流节制部件的电源。

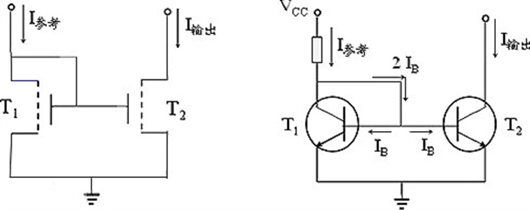

恒流源电路（电流反射镜电路）
恒流源是输入电流坚持恒定的电流源，而抱负的恒流源应当具备以下特色：
a)不因负载(输入电压)变更而转变；
b)不因情况温度变更而转变；
c)内阻为无限大（以使其电流能够或许全数流出到里面）；
能够或许供给恒定电流的电路即为恒流源电路，又称为电流反射镜电路。
根基的恒流源电路首要是由输入级和输入级构成，输入级供给参考电流，输入级输入须要的恒定电流。
恒流源电路便是要能够或许供给一个稳定的电流以保障别的电路稳定任务的根本。即请求恒流源电路输入恒定电流，是以作为输入级的器件应当是具备饱和输入电流的伏安特征。这能够或许接纳任务于输入电流饱和状况的BJT或MOSFET来完成。
为了保障输入晶体管的电流稳定，就必须要知足两个前提：a）其输入电压要稳定——输入级须要是恒压源；b）输入晶体管的输入电阻尽可能大（最好是无限大）——输入级须要是恒流源。
根基恒流源电路图

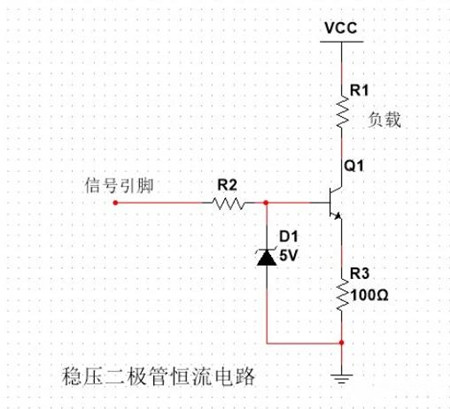

1.稳压二极管恒流电路
起首是单个三极管做到的稳压二极管恒流电路，该恒流电路首要是利用了稳压二极管上的电压较稳定特征，和三极管Vbe的稳定性，构成的恒流电路。长处是本钱低，电流可调，错误谬误是温度特征差，稳流精度不高，合用于对精度请求不高的场所。
在稳压二极管的恒流电路中，三极管Q1的基级电压被限制在稳压二极管D1的任务稳定电压Ud下，那末电阻R3占用的电压即是Uzd减去三极管基级与发射级的导通压降0.7V，即U=Ud-0.7坚持恒定稳定，以是流过电阻R3的电流坚持稳定，即便在VCC电源可变或负载阻值产生变更的前提下也是牢固稳定，也便是R1负载的电流坚持稳定，到达恒流的目标。

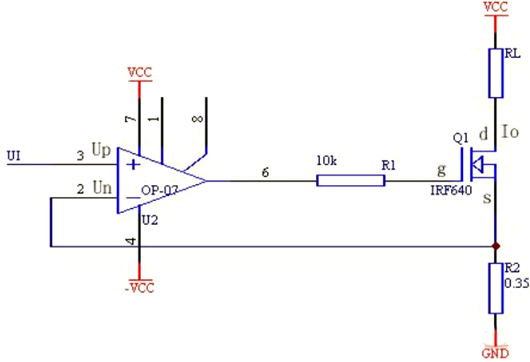

2.压控恒流源电路设想
压控恒流源是体系的主要构成局部，它的功效是用电压来节制电流的变更，因为体系对输入电流巨细和精度的请求比拟高，以是选好压控恒流源电路显得出格主要。接纳以下电路：电路道理图如图所示。该恒流源电路由运算缩小器、大功率场效应管Q1、采样电阻R2、负载电阻RL等构成1、硬件设想。
电路中调剂管接纳大功率场效应管。接纳场效应管，更容易于完成电压线性节制电流，既能知足输入电流最大到达2A的请求，也能较好地完成电压类似线性地节制电流。
因为就地效应管任务于饱和区时，泄电流Id类似为电压Ugs节制的电流。即当Ud为常数时，知足：Id=f（Ugs），只需Ugs稳定，Id就稳定。
在此电路中，R2为取样电阻，接纳康铜丝绕制（阻值随温度的变更较小），阻值为0.35欧。运放接纳OP-07作为电压跟从器， UI=Up=Un，场效应管Id=Is（栅极电流绝对很小，可疏忽不计） 以是Io=Is= Un/R2= UI/R2。
正因为Io=UI/R2，电路输入电压UI节制电流Io，即Io不随RL的变更而变更， 从而完成压控恒流。同时，由设想请求可知：因为输入电压变更的规模U〈=10V，Iomax=2A，能够或许得出负载电阻RLmax=5欧。
