ADC0809是一种CMOS工艺8通道，8位逐次迫近式A/D模数转换器。其内部有一个8通道多路开关，它能够按照地点码锁存译码后的旌旗灯号，只选通8路摹拟输入旌旗灯号中的一个停止A/D转换。首要合用于对精度和采样速度要求不高的场所或普通的产业节制范畴，能够和单片机间接相连。

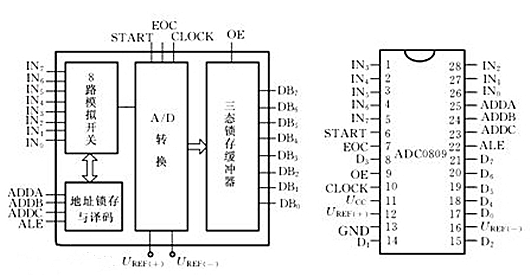

ADC0809芯片有28条引脚，接纳双列直插式封装。
各引脚功效：
IN0～IN7：8路摹拟量输入端。
2-1～2-8：8位数字量输入端。
ADDA、ADDB、ADDC：3位地点输入线，用于选通8路摹拟输入中的一起。
ALE：地点锁存许可旌旗灯号，输入端，发生一个正脉冲以锁存地点。

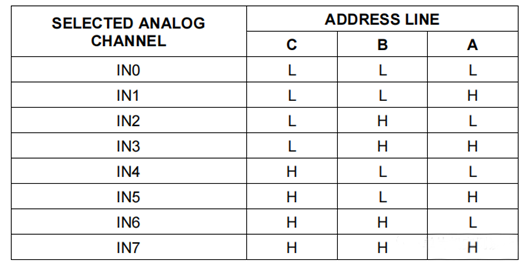

通道挑选表以下所示：
START： A/D转换启动脉冲输入端，输入一个正脉冲（最少100ns宽）使其启动（脉冲回升沿使0809复位，降落沿启动A/D转换）。
EOC： A/D转换竣事旌旗灯号，输入端，当A/D转换竣事时，此端输入一个高电平（转换时代一向为低电平）。
OE：数据输入许可旌旗灯号，输入端，高电平有用。当A/D转换竣事时，此端输入一个高电平，能力翻开输入三态门，输入数字量。
CLK：时钟脉冲输入端。时钟频次规模为10KHz-1280KHz。
REF（+）、REF（-）：基准电压。
Vcc：电源，单一+5V。
GND：地。
起首输入3位地点，并使ALE=1，将地点存入地点锁存器中。此地点经译码选通8路摹拟输入之一到比拟器。START回升沿将逐次迫近寄放器复位。降落沿启动 A/D转换，以后EOC输入旌旗灯号变低，唆使转换正在停止。
直到A/D转换实现，EOC变为高电平，唆使A/D转换竣事，成果数据已存入锁存器，这个旌旗灯号可用作间断要求。当OE输入高电平 时，输入三态门翻开，转换成果的数字量输入到数据总线上。
转换数据的传递 A/D转换后获得的数据应实时传递给单片机停止处置。数据传递的关头题目是若何确认A/D转换的实现，由于只需确认实现后，能力停止传递。可接纳下述三种体例。
（1）按时传递体例
对一种A/D转换器来讲，转换时候作为一项手艺目标是已知的和牢固的。比方ADC0809转换时候为128μs，相称于6MHz的MCS-51单片机共64个机械周期。可据此设想一个延时子法式，A/D转换启动后即挪用此子法式，提早时候一到，转换必定已实现了，接着便可停止数据传递。
（2）查问体例
A/D转换芯片有标明转换实现的状况旌旗灯号，比方ADC0809的EOC端。是以能够用查问体例，测试EOC的状况，便可确认转换是不是实现，并接着停止数据传递。
（3）间断体例
把标明转换实现的状况旌旗灯号（EOC）作为间断要求旌旗灯号，以间断体例停止数据传递。
不论利用上述哪一种体例，只需一旦肯定转换实现，便可经由过程指令停止数据传递。起首送出口地点并以旌旗灯号有用时，OE旌旗灯号即有用，把转换数据奉上数据总线，供单片机接管。

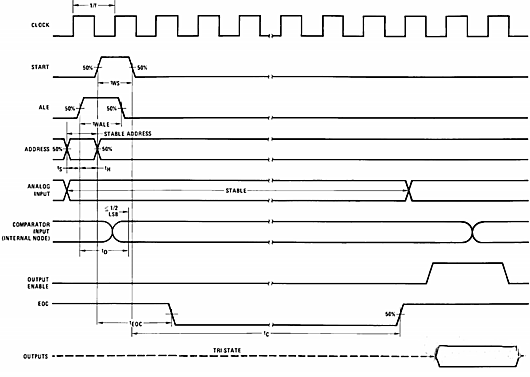

adc0809节制时序如图，adc0809驱动法式是基于时序图来编程。
