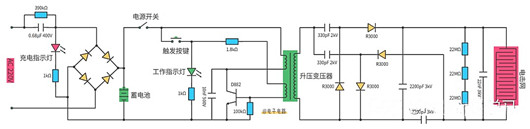

电蚊拍电路图首要由高频振荡电路、三倍压整流电路和高压电网等三局部构成。
电蚊拍电路图

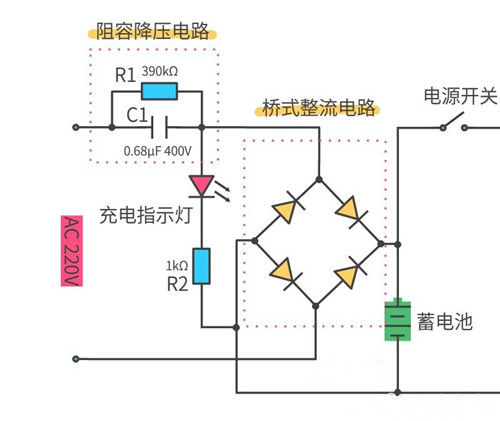

电阻R1和电容C1构成阻容降压电路电阻R1是泄放电阻。

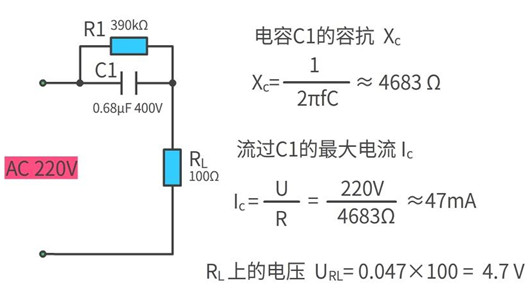

断电时能够用来开释电容上剩余的电量电容在必然频次的交换电下会发生必然容抗阻容降压电路是操纵容抗来对电路停止限流和分压以下图所示电路假设负载的电阻RL=100Ω。
负载上获得的电压便是低电压了须要申明一下负载上的电压降是跟负载自身的电阻巨细是相干的。
若是RL是200Ω，则负载上的电压便是9.4V了须要注重的是阻容降压电路不合适静态负载也不合适容性和理性负载。
桥式整流电路能够将交换电转换成直流电整流以后可供给给蓄电池停止充电再上去便是震动升压电路。

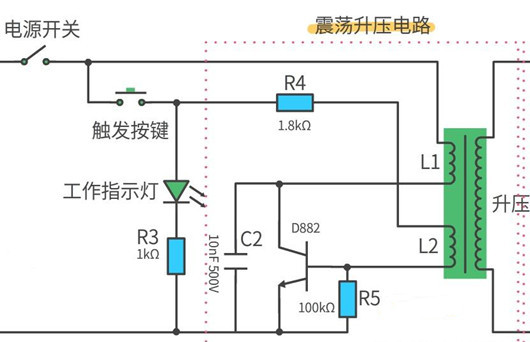

当电源开关闭合；
按下触发按键；
电流颠末R4和L2给三极管供给偏置电压；
三极管导通，CE南北极就相称于开关的闭合；
电流从L1流向地，L1通电时会发生电磁感到景象从而使变压器次级发生感到电动势；
也会影响到L2的电流使三极管停止三极管停止后L1就不电流；
三极管的基极偏置电压会重现像如许导通——停止一向轮回就完成了升压变压器次级的输出的电压高达几百伏；
升压后的电压仍是太小还须要停止升压；
就用到上面的倍压整流电路了

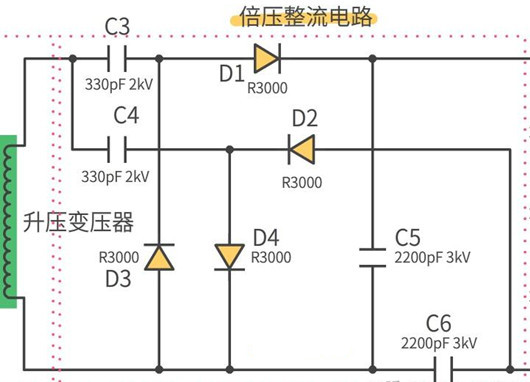

倍压整流电路凡是用于要发生高电压低电流的情况倍压整流是操纵二极管的整流和扶引感化将电压别离储存到各自的电容上而后把它们按极性相加的道理串接起来输出高于输出电压的高压来颠末倍压整流能够将电路的电压停止倍数增加。
从而获得2500V摆布的高电压

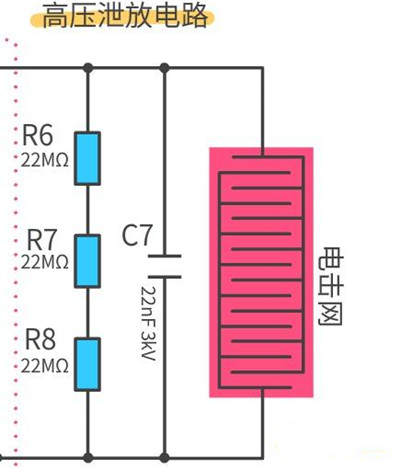

R6、R7、R8三个电阻构成高压泄放电路当电源开关断开后能实时开释后面高压电路发生的剩余高压电。
