瞬态按捺二极管TVS（Transient Voltage Suppressor），是一种具备双向稳压特征和双向负阻特征的过压掩护器件，在处置电力电子设想电路中的瞬态尖峰方面起着相当首要的感化。
瞬态按捺二极管的南北极遭到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速率，将其南北极间的高阻抗变为低阻抗，接收高达数千瓦的浪涌功率，使南北极间的电压箝位于一个预约值，有用地掩护电子线路中的紧密元器件，免受各类浪涌脉冲的破坏。
瞬态按捺二极管具备呼合时候快、瞬态功率大、泄电流低、击穿电压偏差 、箝位电压较易节制、无破坏极限、体积小等长处。
瞬态是电压或电流中的短时候尖峰，会以多种体例破坏电路。有些瞬态只产生一次，有些能够是反复的。这些瞬台的规模从几毫伏到几千伏，延续时候从纳秒到数百毫秒。
瞬态电压按捺二极管可分为两种范例。一种是单向的，另外一种是双向的。

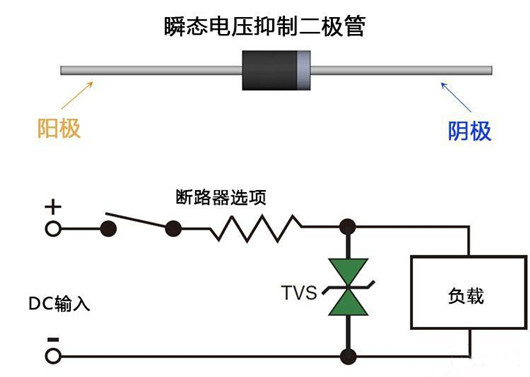

单向 TVS 二极管的标记以下图所示：

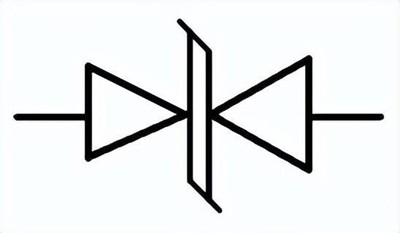

双向 TVS 二极管的标记以下图所示：

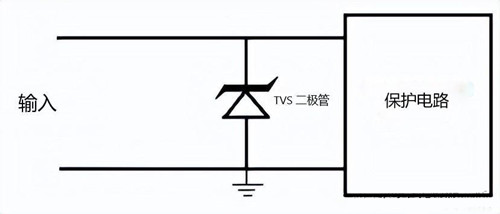

TVS瞬态按捺二极管与要掩护的装备或电路并联。TVS 器件特地设想用于在特定电压程度下击穿并传导大批电流而不会形成破坏。
TVS二极管利用电路
在一般电压前提下，TVS 瞬态按捺二极管表现为开路，但存在少许泄电流。当一般电压跨越必然程度时，TVS瞬态按捺二极管结雪崩，成果过电压从被掩护电路平分流并经由过程TVS二极管分流。当过电压消逝时，装备会主动复位。
①反向断态电压(停止电压)VRWM与反向泄电流IR：反向断态电压(停止电压)VRWM表现TVS管不导通的最高电压，在这个电压下只要很小的反向泄电流IR。
② 击穿电压VBR：TVS管经由过程划定的测试电流IT时的电压，这是表现TVS管导通的标记电压（P4KE、P6KE、1.5KE系列型号中的数字便是击穿电压的标称值，别的系列的数字是反向断态电压值）。TVS管的击穿电压有±5%的偏差规模（不带“A”的为±10%）。
③脉冲峰值电流IPP：TVS管许可经由过程的10/1000μs波的最大峰值电流（8/20μs波的峰值电流约为其5倍摆布），跨越这个电流值就能够形成永远性破坏。在统一个系列中，击穿电压越高的管子许可经由过程的峰值电流越小。
④最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两头所显现的电压。
⑤脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与最大箝位电压VC的乘积，即Pm=IPP*VC。
⑥稳态功率P0：TVS管也能够作稳压二极管用，这时候要利用稳态功率。
⑦极间电容Cj：与压敏电阻一样，TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大。
