金属-氧化物-半导体(Metal-Oxide-SemIConductor)布局的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。MOS管组成的集成电路称为MOS集成电路，而PMOS管和NMOS管配合组成的互补型MOS集成电路即为CMOS集成电路。

n沟道mos管和p沟道mos管布局

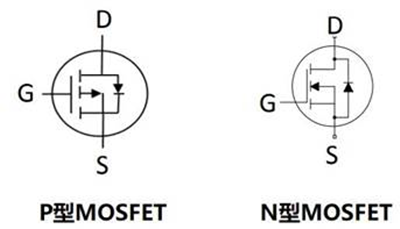

上图对照可知，对P型MOSFET，其寄生体二极管的阳极与漏极相连，阴极与源极相连；而对N型MOSFET，其寄生体二极管的阳极与源极相连，阴极与漏极相连。

P型MOSFET和N型MOSFET的体二极管的阴阳极毗连恰好相反。是以P型MOSFET和N型MOSFET，固然从表面上没法辨别，可是用万用表测试其寄生体二极管的阴阳极与漏源极的毗连干系，便可辨别开来。

别的一种辨别MOSFET是P型仍是N型的体例是看守旧该MOSFET，门极对源极是须要正电平仍是负电平。

对N型MOSFET，若要将其守旧，须要门极对源极（VGS）加一个正电压（该电压须要高于该MOSFET的门限电压），比方+10V。而对P型MOSFET，如要将其守旧，须要门极对源极(VGS)加一个负电压（该负电压须要低于该MOSFET的门限电压），比方-10V。

MOS管的N沟道与P沟道之间的干系

纯半导体的导机电能很差，可是能够经由进程插手一些特别的杂质加强其导电才能。N型MOSFET会引入额定可挪动的负电荷（电子），此时为N型（N沟道）参杂，在N型MOSFET中电子为大都载流子，空穴为大都载流子。P型MOSFET在半导体中发生带正电荷的空穴，此时为P型（P沟道）参杂，在P型MOSFET中空穴为大都载流子，电子为大都载流子。

n沟道mos管和p沟道mos督任务道理

仅含有一个P--N结的二极督任务进程，以下图所示，咱们晓得在二极管加上正向电压时（P端接正极，N端接负极），二极管导通，其PN结有电流经由进程，这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而构成导通电流。

同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。

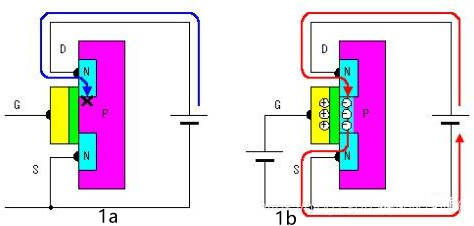

对N沟道场效应管（见图1），在栅极不电压时，由后面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处于停止状况（图1a），当有一个正电压加在N沟道的MOS场效应管栅极时（见图1b），

因为电场的感化，此时N型半导体的源极和漏极的负电子被吸收出来涌向栅极，但因为氧化膜的反对，使得电子堆积在两个N沟道之间的P型半导体中（见图1b），

从而构成电流，使源极和漏极导通，咱们也能够设想为两个N型半导体之间为一条沟，栅极电压的成立相称于为它们之间搭建了一座桥梁，该桥的巨细由栅压的巨细决议。

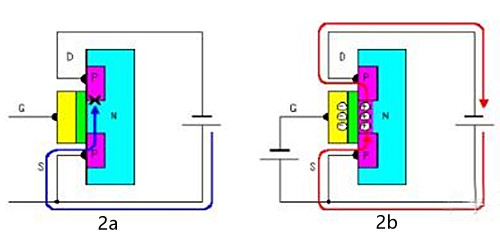

图2给出了P沟道的MOS场效应管的任务进程，其任务道理近似。

n沟道mos管和p沟道mos管区分

1、从形状上看：

p沟道的mos管比同规格的n沟道的要粗一些；

2、从导机电能看：

p沟道和n沟道比拟，前者要比后者的电阻低一些（固然这只是一个方面）。

3、从耐温性看：

普通来讲，不异规格下同等材质的环境下（如都是硅片），p沟道的耐低温才能要强于n型。

4、从不变性上比拟：

因为工艺的差别致使二者之间的差别较大；

5、从价钱上阐发：

因为建造工艺差别、原资料的差别和本钱等身分的影响使得二者的价钱相差较大。
