在无线电遥控装备中常用的发射电路由高频振荡电路、中间缩小级、高频功率缩小器及调制电路组成。对差别场所的遥控装备，发射电路的组成是差别的，如在近间隔对家用电器或玩具停止遥控，发射电路输入的功率只需10～20mW就够了，不须要有中间缩小级及高频功率缩小器，调制电路间接对高频振荡电路停止调制发射便可。
1000米无线发射电路图
初期的发射机较多利用LC振荡器，频次漂移较为严峻。声表器件的呈现处理了这一题目，其频次不变性与晶振大致不异，而其基频可达几百兆乃至上千兆赫兹。无需倍频，与晶振比拟电路极为简略。

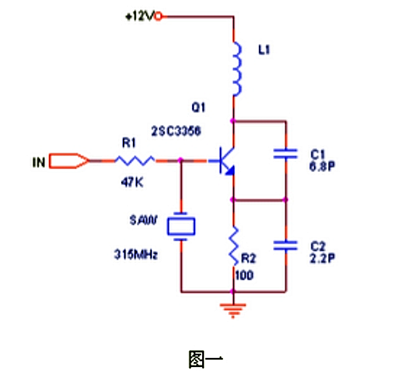

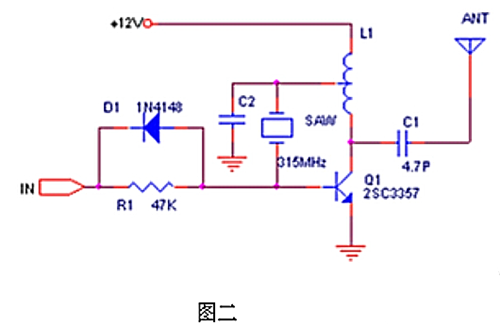

以下两个电路为罕见的发射电机路，因为利用了声表器件，电路任务很是不变，即便手抓天线、声表或电路其余部位，发射频次均不会漂移。和图一比拟，图二的发射功率更大一些。可达200米以上。
上图为罕见的发射电机路
虽然机能较差，但是其电路简略轻易完成，任务不变，是以获得了普遍的利用，在汽车、摩托车报警器，堆栈大门，和家庭保安体系中，几近无一破例地利用了如许的电路。
555组成的超声波发射电路

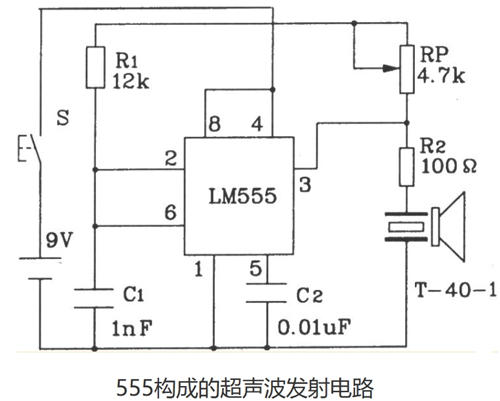

从555的3脚输入的40kHz的振荡脉冲驱动T-40-16任务，使之发射出40kHz的超声波旌旗灯号。电路任务电压为9V，任务电流为40～45mA，节制间隔大于8m。
分立元件组成的超声波发射电路

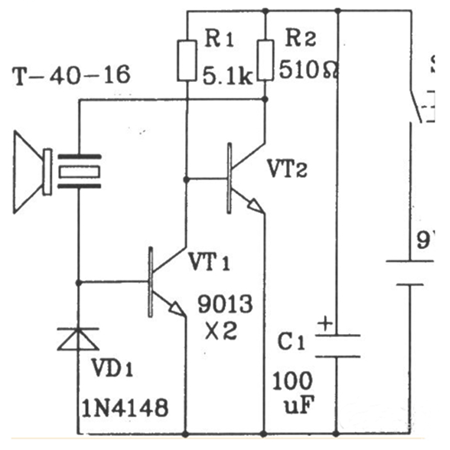

分立元件组成的超声波发射电路T/R-40-16便可发射出一串40kHz的超声波旌旗灯号。此电路任务电压9V，任务电流25mA，节制间隔可达8m。
