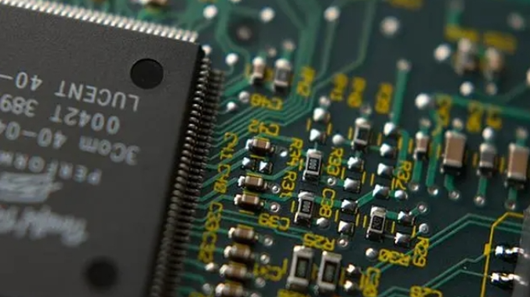

电路板也叫主板，可称为印刷线路板或印刷电路板，英文称号为(PrintedCircuitBoard)PCB、(FlexiblePrintedCircuitboard)FPC线路板(FPC线路板又称柔性线路板柔性电路板因此聚酰亚胺或聚酯薄膜为基材制成的一种具备高度靠得住性，绝佳的可挠性印刷电路板。

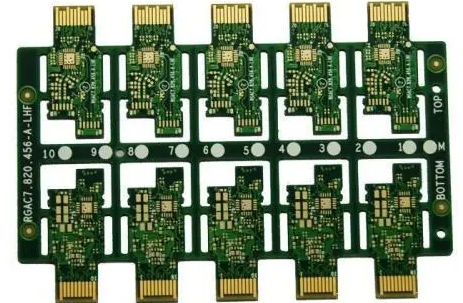

电路板的称号有：陶瓷电路板，氧化铝陶瓷电路板，氮化铝陶瓷电路板，线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷(铜刻蚀手艺)电路板等。电路板使电路迷你化、直观化，对牢固电路的批量出产和优化用电器规划起重要感化。

电路板包罗很多范例的任务层面，如旌旗灯号层、防护层、丝印层、内部层等；

(1)防护层：首要用来确保电路板上不须要镀锡的处所不被镀锡，从而保障电路板运转的靠得住性。此中TopPaste和BottomPaste别离为顶层阻焊层和底层阻焊层；TopSolder和BottomSolder别离为锡膏防护层和底层锡膏防护层。

(2)旌旗灯号层：首要用来安排元器件或布线。ProtelDXP凡是包罗30其中间层，即MidLayer1~MidLayer30，中间层用来安排旌旗灯号线，顶层和底层用来安排元器件或敷铜。

(3)丝印层：首要用来在电路板上印上元器件的流水号、出产编号、公司称号等。

(4)内部层：首要用来作为旌旗灯号布线层，ProtelDXP中共包罗16个内部层。

(5)其余层：首要包罗4种范例的层。

DrillGuide(钻孔方位层)：首要用于印刷电路板上钻孔的地位。

Keep-OutLayer(制止布线层)：首要用于绘制电路板的电气边框。

DrillDrawing(钻孔绘图层)：首要用于设定钻孔外形。

Multi-Layer(多层)：首要用于设置多面层。

电路板任务道理

电路板的任务道理是操纵板基绝缘资料断绝开外表铜箔导电层，使得电流沿着事后设想好的线路在各类元器件中活动实现诸如做功、缩小、衰减、调制、解调、编码等功效。

电路板设想

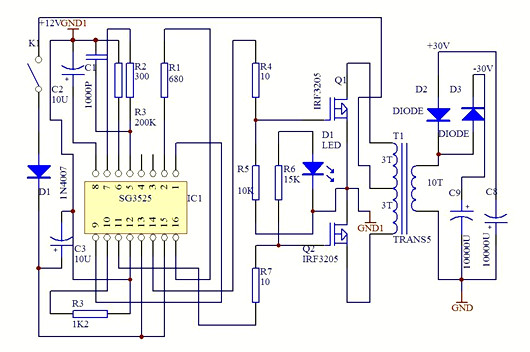

下图是电路板上各个元器件之间毗连道理的图表，能够以为能反应电路道理的图都是道理图。

设想道理图时，须要斟酌元器件的选型，包罗封装格局，耐压值，EMC（电磁兼容性）等等身分。

封装的观点--把硅片上的电路管脚，用导线接引到内部讨论处，以便与其余器件毗连。简略来讲便是元器件的存在情势，比方一个10Ω的电阻，它能够封装成管脚型，也能够封装成贴片型。

反应到元器件身上是详细的外形，管脚排布体例，而反应到PCB板上便是管脚导线打仗点的间距，面积，数目等等参数了。能够总结为PCB封装是元件事物映照到PCB上的产物。

PCB板的绘制

起首画一个大要的机器外框，也便是电路板大要的外形和面积巨细。而后再将元器件放进机器框中，普通不异功效模块放在相邻地区。

若是有详细的元件库，则能够间接挑选道理图上对应的元件，在PCB板上会主动天生一个响应的元件PCB封装地位。

不过在PCB设想中最起头也是须要斟酌PCB的层数的，若是只是一个简略的电子电路，则普通只须要一层或两层，top和bottom，可是若是电路变得庞杂，功效增添，就须要增添PCB的层数，包罗额定拟定电源层，接地层，阻焊层等等。

一切的元器件PCB幅员画好以后，就能够停止布线的举措，能够主动布线，也能够手动布线，布线实在便是咱们所说的导线，对应道理图上的导线，固然，在现实的建造进程中，导线的地位是要按照详细的环境停止地位调剂的。

在布线完以后，就能够看到PCB的预览图，固然，若是软件撑持的话还能够检查3D结果图，也便是最初电路板会成型的模样，将软件中设想好的工具（PCB图）印刷出来实体的电路板。

再把响应的电子元器件（电阻，电容，IC等）操纵锡膏或焊锡焊接到PCB板上就构成了终究的电子电路板。
