按照锂电池的布局特征，最高充电遏制电压应为4.2V，不能过充，不然会因正极的锂离子拿走太多，而使电池报废。其充放电请求较高，可接纳公用的恒流、恒压充电器遏制充电。凡是恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA之内时，应遏制充电。
充电电流（mA）=0.1～1.5倍
电池容量（如1350mAh的电池，其充电电流可控制在135～2025mA之间）。惯例充电电流可选择在0.5倍电池容量摆布，充电时候约为2～3小时。
3.7v锂电池充电电路图

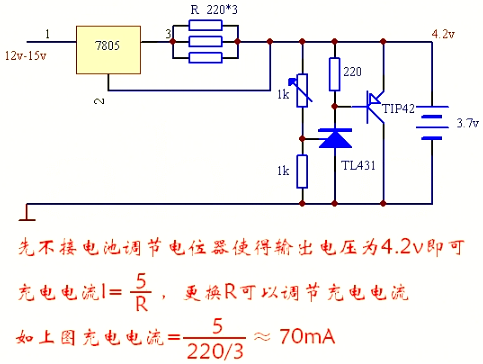

电池是3.7v720mAh的，充电电路道理图以下，恒流、限压充电体例。

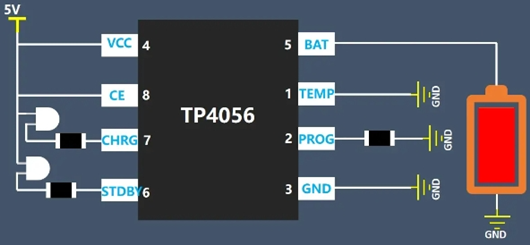

起首咱们须要一个锂电池的充电办理芯片，上面是TP4056给单节锂电池充电的完全电路。

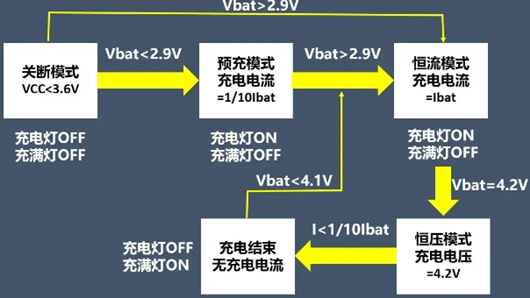

TP4056的充电进程：
当芯片电源电压小于3.6V时。芯片处于一个关断形式，这时候候候两个LED都是燃烧的；
当芯片电压大于3.6V，电池电压小于2.9V时，芯片处于一个预充电的形式，充电电流只要咱们后面设置的充电电流的非常之一，这时候候候充电LED灯是亮的；
当电池电压大于2.9V时，芯片处于一个恒流充电形式，充电电流便是咱们后面经由过程PROG引脚电阻设置的电流，
若是从关断形式出来，电池电压大于2.9V，芯片会间接进入恒流充电形式
跟着充电，电池电压渐渐降低，当电池电压即是浮充电压4.2V时，芯片会进入一个恒压充电形式，充电电压即是4.2V；
当充电电流小于后面设置的恒流充电电流的非常之一时，这时候候候本次充电周期竣事。充电实现唆使灯亮，充电唆使灯灭。
若是芯片检测到电池电压小于4.1V，芯片又会进入恒流形式给电池充电。
