S9018是一种小功率NPN型硅高频三极管，常常使用于缩小和开关电路。具备高功率增益、低噪声特点、大静态规模和抱负的电流特点；属于通用型晶体三极管。其一般用于分立元件的收音机或无线电遥控电路中作为高频缩小管或振荡管。

S9018参数

S9018的首要参数包含最大集电极电压（Vceo）,最大发射极电流（Ic),最大功率（Pd）等。此中，最大集电极电压为30V，最大发射极电流为50mA，最大功率为200mW。

S9018管脚图

S9018有三个引脚：基极（B）、发射极（E）和集电极（C）。此中，基极位于三极管的中间，发射极在左边，集电极在右边。基极凡是毗连到输入旌旗灯号或节制旌旗灯号，发射极凡是毗连到地线，集电极凡是毗连到负载或高电平电源。

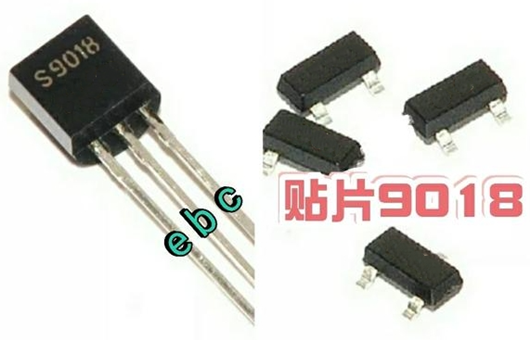

直插和贴片封装的S9018三极管

上图为TO-92和SOT-23封装的9018三极管的形状及引脚摆列。该管的BVceo为15V，Icm为50mA，Pcm为200mW，特点频次fT为800MHz（入口的管子fT可达1.1GHz）。因为fT≥500MHz的高频三极管型号较少，该管是最常常使用的小功率高频管之一，在电路中缩小高频旌旗灯号或作为高频振荡器，常常选用S9018。

接纳s9018三极管建造的简略单纯调频无线麦克风电路

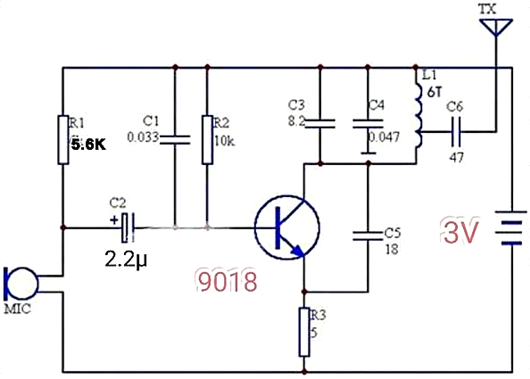

单管调频无线麦克风电路图

上图所示的调频无线麦克风能够将驻极体麦克风输入的音频旌旗灯号转换成88～108MHz的调频旌旗灯号并被调频收音机领受。MIC为驻极体麦克风，其输入的音频旌旗灯号经电容C2耦合至9018的基极，间接对其构成的高频振荡器停止频次调制。线圈L1和C3构成并联谐振回路，决议着电路的振荡频次，转变C3的容量或调剂L1的匝间间距便可转变振荡频次。调制后的振荡旌旗灯号经由过程C6耦合至天线并向外发射。

s9018参数

种别：NPN-硅通用高频低噪声宽带NPN晶体管

集电极-发射极电压VCEO：18V ；

集电极-基极电压VCBO:25V ；

发射极-基极电压VEBO:4V ；

集电极直流电流IC:60mA；

总耗散功率(TA=25℃)Ptot:200mW ；

任务结温Tj:150℃ ；

储存温度Tstg:-65~150℃；

功率特点：小功率；

极性：NPN型 ；

布局：分散型 ；

资料：硅(Si) ；

封装情势：外表贴封装：SOT-23；

封装资料：塑料封装；

电机能参数

击穿电压:V(BR)CEO=18V,V(BR)CBO=25V,V(BR)EBO=4V

直流缩小系数hFE: 70～190@VCE=5V,IC=1mA;

集电极发射极饱和压降VCE(sat): 0.5v@IB=1mA;,IC=10mA;

基极发射极饱和压降VBE(sat): 1.4v@IB=1mA;,IC=10mA;

集电极-基极停止电流ICBO:100nA(最大值)

发射极-基极停止电流IEBO:100nA(最大值)

集电极许可电流IC：0.05（A）

集电极最大许可耗散功率PT：0.2（W）；

特点频次fT：2000MHz@IC=5mA,VCE=5V,f=400MHz;

噪声系数NF：0.5dB@IC=5mA,VCE=5V,f=400MHz;

功率增益GUM：14dB@IC=5mA,VCE=5V,f=400MHz;

反应电容Cre：0.65 pF @ IC=ic=0,VCB=5V,f=1MHz;

拔出功率增益∣S21∣：11dB@IC=5mA,VCE=5V,f=400MHz。
