施密特触发器是一种具备迟滞的比拟器电路，经由过程向比拟器或差分缩小器的同相输出端施加正反应来完成。施密特触发器利用两个输出差别的阈值电压电平来防止输出旌旗灯号中的噪声，这类双阈值的感化称为滞后。
施密特触发器有两个不变状况，与普通触发器差别的是，施密特触发器接纳电位触发体例，其状况由输出旌旗灯号电位保持；对负向递加和正向递增两种差别变更标的目的的输出旌旗灯号，施密特触发器有差别的阈值电压。

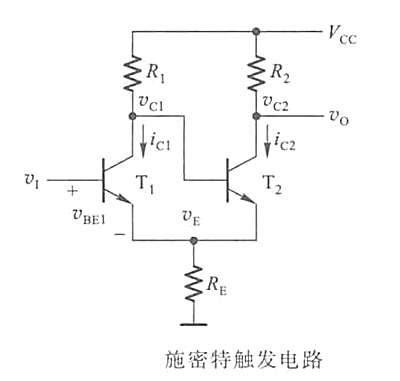

此电路是经由过程大众发射极电阻耦合的两级正反应缩小器。
从模电的角度来阐发此电路的任务道理。
v1输出为低电日常平凡：T1停止，T2饱和导通。

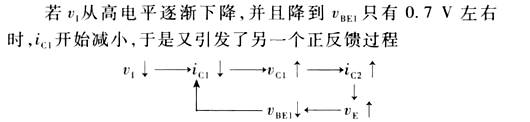

v1逐步下降：T1饱和导通,T2停止。
v1逐步下降：T1停止，T2饱和导通。
设定R1＞R2，则T1饱和导通时的vE值 ＜ T2饱和导通时的vE值。
则T1由导通到停止时的v1 ＜ T1由停止变为饱和导通时的v1。

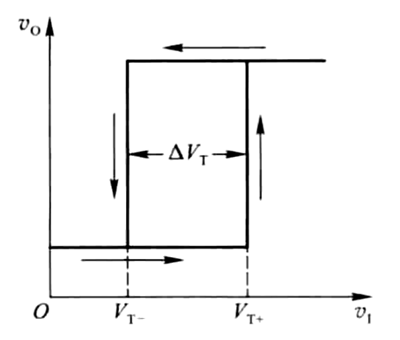

由此能够获得电压传输特征：
能够看到图中有正向阈值电压与负向阈值电压。
集成电路可用ttl电路集成施密特触发电路。

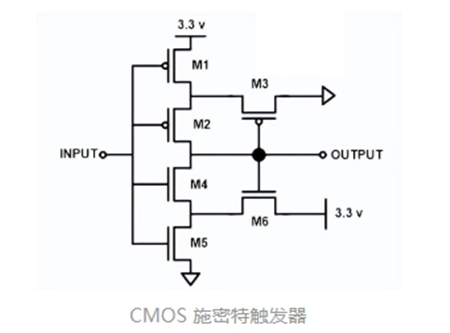

上面的电路图显现了 CMOS 施密特触发器的布局。CMOS 施密特触发器由 6 个晶体管构成，包含 PMOS 和 NMOS 晶体管。
1、简略的振荡器
2、开关去抖
其余用处
施密特触发器首要用于将正弦波变为方波。
用于消弭数字电路中旌旗灯号噪声的旌旗灯号调度等利用。
用于闭环负呼应设想的张弛振荡器。
用于开关电源和函数产生器。
