cmos逻辑根基电路感化全解计划
信息来历：本站 日期：2017-09-11
根基逻辑电路

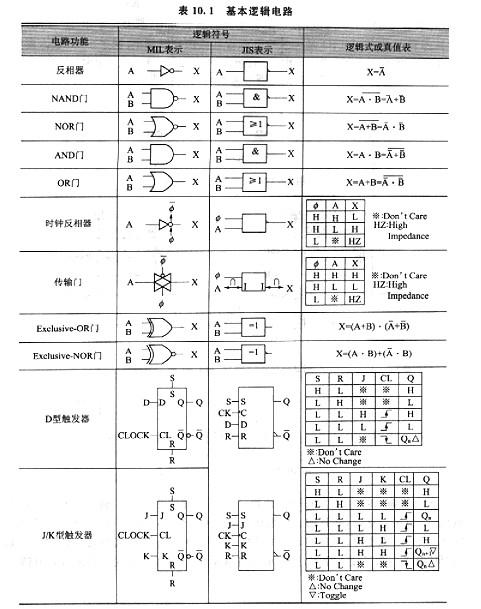

CMOS IC根基逻辑电路列于表10.1。逻辑标记有两种表现法，一种是人们已熟谙的美国MIL-STD规范，另外一种是比来睁开起来的IEC/JIS规范(IEC60617/JIS C 0617)。
IEC/JIS规范首要用在设想大规模逻辑电路的场合，和LSI用户的产物设想者作为任务站利用的CAD(Computer Aided Design)下具／法式库中。MIL规范利用于规模小的集成电路的设想或IC用户用逻辑电路将LSI与LSI跟尾起来时。
正逻辑与负逻辑
CMOS中，不论是正逻辑仍是负逻辑任务前提是不异的。曩昔在逻辑电路设想中常常为利用正逻辑仍是负逻辑而忧?。可是，因为获得IC/LSI设想者的撑持，以是平常正逻辑已被作为规范利用。
CMOS规范逻辑也因此正逻辑等效电路作为天下规范。电位高的逻辑电平为“H”，低的电平为“L”，记录在产物的真值表中。真值表的“H”对应于正逻辑的“1”，“L”对应于“0”。
根基电路反相器
CMOS IC的最小电路／最小逻辑便是反相器。后面曾介绍过反相器的任务道理，图10. 22示出逻辑的等效电路。
