积分器电路按照电路时候常数和缩小器的带宽，在一个频次规模内输入输入旌旗灯号的积分。
输入旌旗灯号被施加到反相输入，是以输入绝对输入旌旗灯号的极性反相。抱负的积分器电路将饱和到电源轨，详细取决于输入平衡电压的极性并须要增添一个反应电阻R2，以供给不变的直流任务点。反应电阻器限定了履行积分功效的较低频次规模。
在运算缩小器积分器电路中，电容器拔出反应环路中，并在反相输入端与R1一路发生一个RC时候常数。

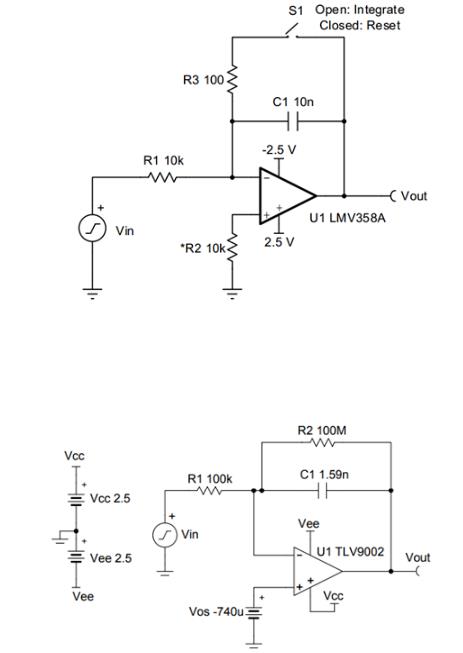

下图是一个简略的积分电路，是操纵电容的充放电道理停止。
1.对反应电阻，请利用尽能够大的值。
2.挑选一个CMOS运算缩小器，以最小化输入偏置电流的偏差。
3.缩小器的增益带宽积（GBP）将设置积分器功效的上限频次。
集成功效的有用性凡是在距缩小器带宽约十年的时候起头下降。
4.须要将一个可调基准电压毗连到运算缩小器的同相输入，以消弭输入平衡电压，不然较大的DC噪声增益将致使电路饱和。具备很是低的平衡电压的运算缩小器能够不须要如许做。

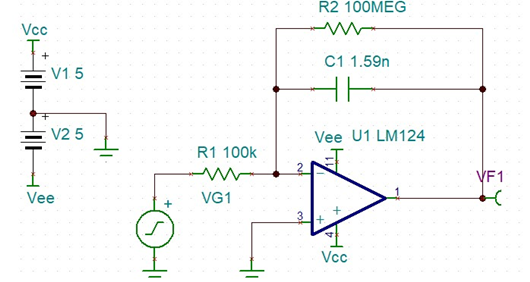

运放积分电路以下
积分电路计较

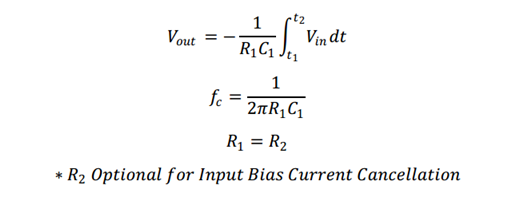

积分电路输入电压Vout计较

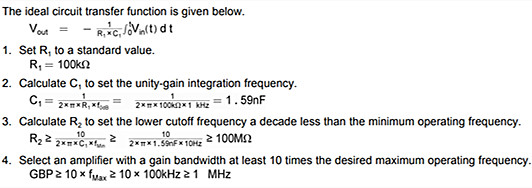

设想体例：
1、咱们须要先设定电阻值，即便是上图中的R1；
2、计较C1以设置单元增益积分频次。
3、计较R2将上限停止频次设置为比最小任务频次低十倍。
4、挑选增益带宽最少为所需最大任务频次的10倍的缩小器。
积分电路的操纵
1、积分电路能够使输入方波转换成三角波或斜波；
2、积分电路电阻串连在主电路中，电容在干路中；
3、积分电路的时候常数t要大于或即是10倍输入脉冲宽度；
4、积分电路输入和输入成积分干系
