功放，望文生义，便是功率缩小的缩写。与电压或电流缩小来讲，功放请求取得必然的、不失真的功率，普通在大旌旗灯号状况下任务，是以，功放电路普通包罗电压缩小或电流缩小电路不的特别题目；
详细表现在：①输入功率尽能够或许大；②凡是在大旌旗灯号状况下任务；③非线性失真凸起；④进步效力是首要的存眷点；⑤功率器件的宁静题目。而对音频功放电路，也须要注重以上的题目。
根据缩小电路的导电体例差别，音频功放电路根据摹拟和数字两种范例停止分类，摹拟音频功放凡是有A类，B类，AB类， G类，H类 TD功放，数字电路功放分为D类，T类。

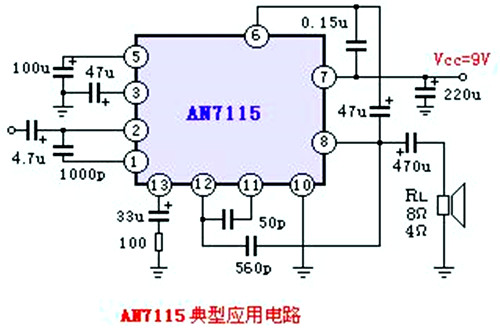

音频功放电路图一
AN7114在Vvv=9.0V，THD=10%，RL=8Ω前提下，输入功率可达2.1W，噪声输入3mV。
极限参数：Vcc=13V，耗散功率（不带散热器）为1.2W，带散热器的前提下为2.25W。任务温度-20—70℃，合适于小型便携式收灌音机及声响装备作功率缩小器。
音频功放电路图二

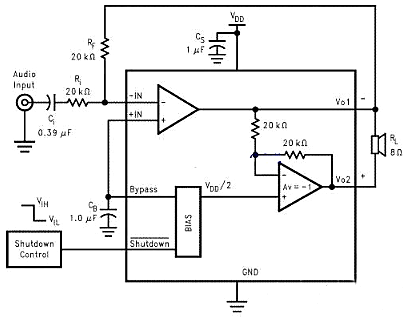

下图是一款首要利用于手机的音频功率缩小器。5V电源时，它能够或许供给1瓦的持续均匀功率输入（8Ω桥式毗连负载），失真小于2%（THD+N）。
LM4889须要的内部元件少少，不须要输入耦合电容器或启动电容器，是以合适挪动德律风和其余低电压利用。该LM4889具备低功耗的停机形式、内部误关断掩护机制、乐音消弭功效，能够设置装备摆设内部的增益设定电阻。

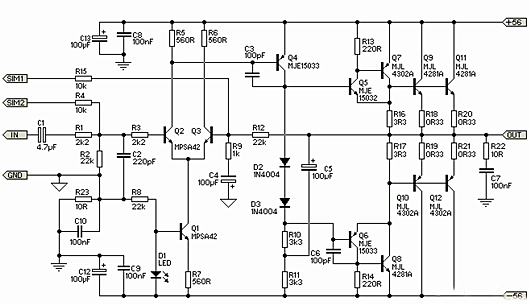

300W音频功放电路道理图

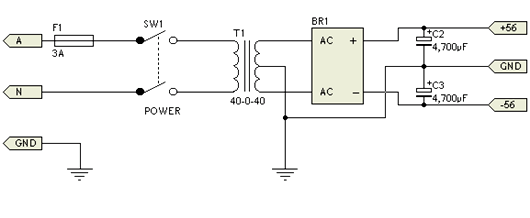

300W音频功放电源线路图
