复位电路是用来使电路规复到肇端状况的电路装备，操纵道理与计较器有着殊途同归之妙，就像计较器的清零按钮的感化一样，只是启动道理和手腕有所差别。复位电路，便是操纵它把电路规复到肇端状况。
复位电路的目标就是在上电的刹时供给一个与普通任务状况下相反的电平。普通操纵电容电压不能渐变的道理,将电容与电阻串连,上电时辰,电容不充电,两头电压为零,此时,供给复位脉冲,电源不时的给电容充电,直至电容两头电压为电源电压,电路进入普通任务状况。
积分型上电复位电路
经常使用的上电或开关复位电路如图所示。上电后，因为电容C3的充电和反相门的感化，使RST延续一段时候的高电平。当单片机已在运转傍边时，按下复位键K后松开，也能使RST为一段时候的高电平，从而完成上电或开关复位的操纵。
按照现实操纵的经历，上面给出这类复位电路的电容、电阻参考值。
图中：C：=1uF，Rl=lk，R2=10k
积分型上电复位电路图
公用芯片复位电路
上电复位电路在节制体系中的感化是启动单片机起头任务。但在电源上电和在普通任务时电压非常或搅扰时，电源会有一些不不变的身分，为单片机任务的不变性能够带来严峻的影响。是以，在电源上电时延时输入给芯片输入一复位旌旗灯号。
上复位电路另外一个感化是，*普通任务时电源电压。若电源有非常则会停止强迫复位。复位输入脚输入低电平须要延续三个(12/fc s)或更多的指令周期，复位法式起头初始化芯片外部的初始状况。期待接管输入旌旗灯号(若如遥控器的旌旗灯号等)。

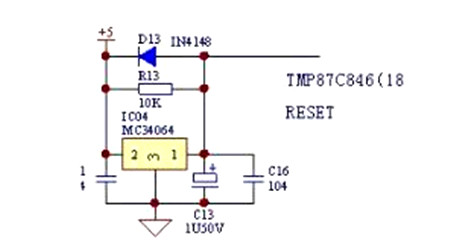

上电复位电路道理图
5V电源经由过程MC34064的2脚输入，1脚便可输入一个回升沿，触发芯片的复位脚。电解电容C13是调理复位延时时候的。当电源关断时，电解电容C13上的残留电荷经由过程D13和MC34064外部电路组成回路，开释掉电荷。以备下次复位启用。

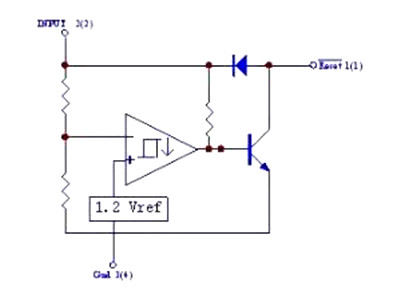

上电复位电路外部布局框图
