继电器是一种电节制器件，是当输出量（鼓励量）的变更到达划定请求时，在电气输出电路中使被控量发生预约的阶跃变更的一种电器。凡是利用于主动化的节制电路中，它现实上是用小电流去节制大电流运作的一种“主动开关”。故在电路中起着主动调理、宁静掩护、转换电路等感化。
继电器由四局部构成，别离是线圈、磁路、反力弹簧和触点。
线圈的用处是通电后，它能发生电磁吸力，动员磁路的衔铁吸合，并使得触点发生变位举措。
磁路由铁芯、铁扼和衔铁构成，它的使命是为线圈发生的磁通成立磁路通道。
在磁路中，最重要的便是磁路气隙，它是衔铁和铁芯之间的一段空地。线圈未通电时气隙为最大值，触点为初始态;线圈通电后，气隙为零，触点变位为举措态。
反力弹簧的感化便是为衔铁供给与举措标的目标相反的斥力，当线圈断电后它能赞助衔铁和触点复位。
触点用于对外履行节制输出，它由常闭触点和常开触点构成。线圈得电继电器吸合后，常闭触点翻开而常开触点闭合，线圈断电开释后，常闭触点和常开触点均复位为初始状况。
继电器的笔墨标记为“K”，下图所示。在电路图中，继电器的接点能够画在该继电器线圈的中间，或在阔别该继电器线圈的处所，而用编号表现它们的相互干系。
继电器的触点情势
继电器的触点有两种表现体例：一种是把它们间接画在长方框一侧，这类表现法较为直观。另外一种是根据电路毗连的须要，把各个触点别离画到各自的节制电路中，凡是在统一继电器的触点与线圈旁别离标注上不异的笔墨标记，并将触点组编上号码，以示区分。
继电器的触点有三种根基情势：
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表现。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表现。
3.转换型（Z型）这是触点组型。这类触点组共有三个触点，即中间是动触点，高低各一个静触点。线圈不通电时，动触点和此中一个静触点断开和另外一个闭合，线圈通电后，动触点就挪动，使本来断开的成闭合，本来闭合的成断开状况，到达转换的目标。如许的触点组称为转换触点。用“转”字的拼音字头“z”表现。
继电器的转换触点是继电器的一个动触点和两个静触点。此中动触点与静触点1处于休会状况，称为常闭触点，动触点与静触点2处于断开状况，称为常开触点。
当线圈得电时，其动触点与静触点1当即断开并与静触点2闭合，堵截静触点1节制线路，打仗通静触点2的节制线路。
当线圈失电时，动触点复位，即动触点与静触点2复位断开并与静触点1复位闭合，堵截静触点2的节制线路接通静触点1的节制线路。如图所示：
继电器使命道理图

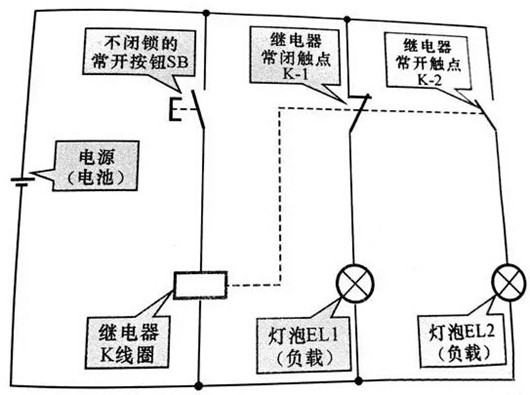

从上图能够看出当继电器K线圈毗连在不闭锁的常开按钮与电池之间;常闭触点K-1毗连在电池与灯胆EL1z之间，用于节制灯胆EL1的点亮与燃烧;常开触点k-2毗连在电池与灯胆EL2之间，用于节制灯胆EL2的点亮与燃烧。在未接通线路时，灯胆EL2处于燃烧状况。
按下按钮SB时，线路接通，继电器K线圈得电，常闭触点K-1断开，堵截灯胆EL1的供电电源，灯胆EL1燃烧;同时常开触点K-2闭合，接通灯胆EL2的供电电源，灯胆EL2点亮。
松开按钮SB时，线路断开，继电器K线圈失电，常闭触点K-1复位闭合，接通灯胆EL1的供电电源，灯胆EL1点亮;同时常开触点K-2复位断开，堵截灯胆EL2的供电电源，灯胆EL2燃烧。
继电器是具备断绝功效的主动开关元件，普遍利用于遥控、遥测、通信、主动节制、电机一体化及电力电子装备中，是最重要的节制元件之一。
作为节制元件，归纳综合起来，继电器有如下几种感化：
（1）扩展节制规模：比方，多触点继电器节制旌旗灯号到达某一定值时，能够按触点组的差别情势，同时换接、开断、接通多路电路。
（2）缩小：比方，活络型继电器、中间继电器等，用一个很细小的节制量，能够节制很大功率的电路。
（3）综合旌旗灯号：比方，当多个节制旌旗灯号按划定的情势输出多绕组继电器时，颠末比拟综合，到达预约的节制结果。
（4）主动、遥控、监测：比方，主动装配上的继电器与其余电器一路，能够构成法式节制线路，从而完成主动化运转。
