过零检测电路,过零检测电路图及道理-KIA MOS管
信息来历：本站 日期：2023-08-11
过零检测电路--零点电压检测(凡是简称为过零检测)手艺被普遍操纵，经由进程检测电路追踪交换电的电压变更进程，在交换电压为”零”的时辰输出旌旗灯号，操纵该旌旗灯号咱们能够做良多工程操纵。
利用运算缩小器用作比拟器，它常被用来追踪正弦波形的变更，比方从正到负或从负到正的过零点电压的环境；它一样被可被用作方波天生器。

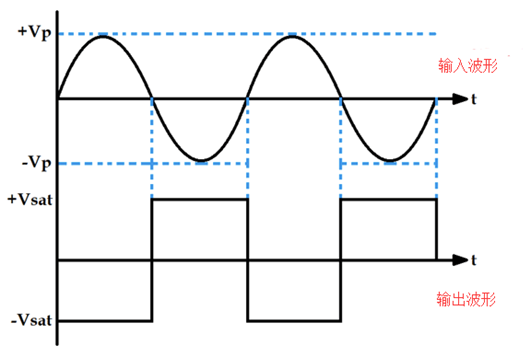

过零检测电路的抱负波形
从上图中能够看出当正弦波形过零时，运算缩小器会从正转负或是从负转正。这便是过零检测器若何检测波形过零的。如你所见，输出波形为一个方波，以是过零检测器也被成为方波天生电路。

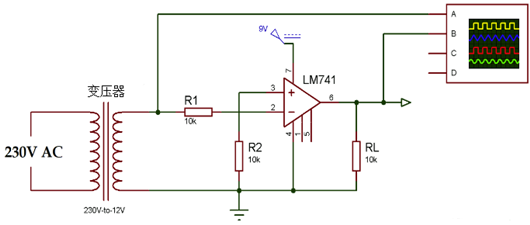

过零检测电路图
230V 电源给到一个 12-0-12V 的变压器，它的相位输出毗连到运算缩小器的二号引脚，零线与电池的接地端短接。电池的征集引脚与运算缩小器的第 7 号引脚相连（Vcc）。
过零检测电道理
在过零检测电路中，运算缩小器的非反向引脚与地相连，从而作为参考电压，而一个正弦波输出（Vin）则输出运算缩小器的反向引脚，如电路图说是。随后输出电压与参考电压作比拟。
此刻，咱们来斟酌正弦波的正半轴。当非反向引脚真个电压要低于反向引脚时，运算缩小器的输出为低或处于反向饱和状况。是以，能够看到一个负电压的波形。
正弦波的负半轴，非反向引脚（参考电压）的电压大于反向引脚（输出电压），以是运算缩小器的输出为高或正向饱和状况。是以，能够看到一个正电压的波形。

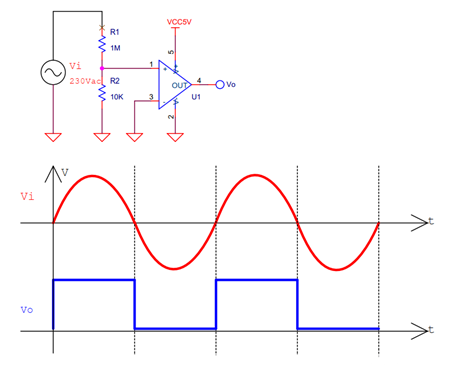

接纳比拟器的过零检测电路
经由进程分压电阻将交换旌旗灯号衰减至比拟器正端输出，当交换输出跨越零基准电压时，过零检测电路会转变比拟器的输出状况。
设想注重点
1.比拟器输出电压规模及掩护电路
2.可利用一些迟滞来进步抗搅扰才能
