稳压二极管，英文称号Zener diode，又叫齐纳二极管。操纵PN结反向击穿状况，其电流可在很大规模内变更而电压根基不变的景象，制成的起稳压感化的二极管。
稳压二极管任务原理
稳压二极管的伏安特征曲线的正向特征和通俗二极管差未几，反向特征是在反向电压低于反向击穿电压时，反向电阻很大，反向泄电流极小。
可是，当反向电压邻近反向电压的临界值时，反向电流突然增大，称为击穿，在这一临界击穿点上，反向电阻突然降至很小值。虽然电流在很大的规模内变更，而二极管两头的电压却根基上不变在击穿电压四周，从而完成了二极管的稳压功效。
稳压二极管任务道理-稳压电路
既然是稳压，且任务状况 是属于反向击穿状况下，那末稳压二极管在利用时，其负极接高电位，正极接低电位。

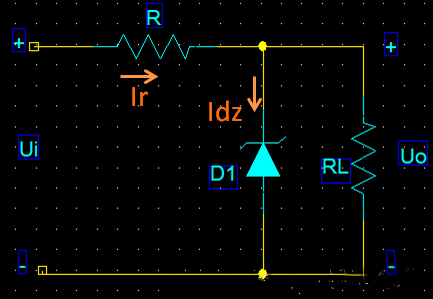

图 简略的稳压电路表示图

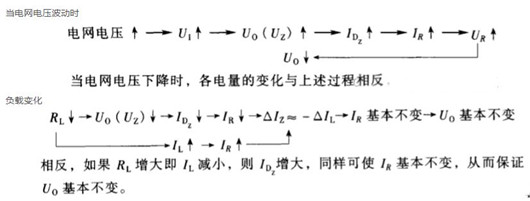

在稳压电路中，经常会共同着限流电阻R一路利用。
稳压二极管任务前提：
处于反向击穿状况
反向击穿状况下Iz＜Iz max。
对于稳压管在电路中，咱们经常会面到存在多种组合的利用，以下为简略的表示图，需领会其感化和其终究电压值。

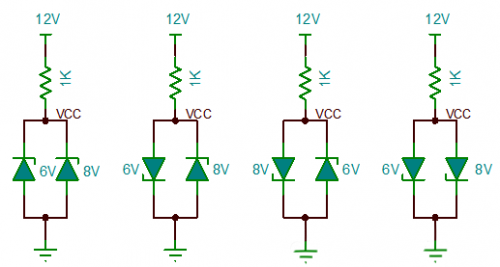

图1，6V与8V稳压管均被击穿，VCC为二者稳压的何值。
图2. 6V稳压管正向导通，8V稳压管反向击穿稳压，VCC为8V稳压加上6V稳压管的正向导通压降即为8.7V。
图3. 8V稳压管正向导通，6V稳压管反向击穿稳压，VCC为6V稳压加上8V稳压管的正向导通压降即为6.7V。
图4，6V与8V稳压管均正向导通，VCC为正向导通压降之和即为1.4V。
图1，稳压值低的6V稳压管先击穿，8V稳压处于开路状况，VCC为6V。
图2 3 4 最少有一个稳压管正向导通，以是VCC为0.7V。
最初对于二极管特别是贴片式的，正负极的辨别，首要分为以下体例：
借助缩小镜或显微镜停止辨别
带色带等较着标记的即为二极管负极，同时在PCB焊盘上，负极也经常会用竖线标记起来。
万用表丈量
将万用表拨至二极管档位，将红黑表笔打仗至二极管两头，当万用表显现0.3-0.6摆布的数值时，此时黑表笔打仗的一端为二极管的负极，红表笔打仗的一端为二极管正极。
