电压比拟器是对输入旌旗灯号停止辨别与比拟的电路，是构成非正弦波发生电路的根基单位电路。经常使用的电压比拟器有单限比拟器、滞回比拟器、窗口比拟器、三态电压比拟器等。
电压比拟器它可用作摹拟电路和数字电路的接口，还能够用作波形发生和变更电路等。操纵简略电压比拟器可将正弦波变为同频次的方波或矩形波。
电压比拟器的功效是比拟两个电压的巨细(用输入电压的高或低电平，表现两个输入电压的巨细干系)电压比拟器可用于集成运算缩小器构成，也可接纳公用的集成电压比拟器。
电压比拟器电路剖析

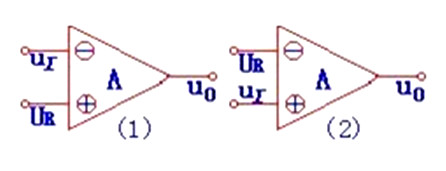

把参考电压和输入旌旗灯号别离接至集成运放的同相和反相输入端，就构成了简略的电压比拟器。如图（1）、（2）所示
上面咱们对它们停止阐发一下（图（1）所示的电路停止阐发）
传输特征如图（3）所示：
它标明：输入电压从低逐步降低颠末UR时，uo将从高电平变为低电平。相反，当输入电压从高逐步到低时，uo将从低电平变为高电平。
界说：阈值电压：咱们将比拟器的输入电压从一个电平跳变到另外一个电日常平凡对应的输入电压的值。它还被称为门限电压。简称为：阈值。用标记UTH表现。
操纵简略电压比拟器可将正弦波变为同频次的方波或矩形波。
简略的电压比拟器布局简略，活络多高，可是抗干才能差，是以咱们就要对它停止改良。改良后的电压比拟器有：滞回比拟器和窗口比拟器。

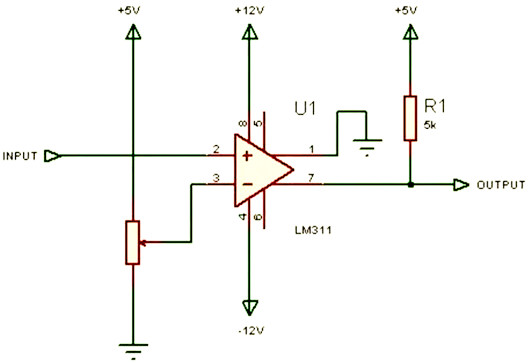

LM311电压比拟器操纵电路
滑动变阻器分压，最大阻值可自选；
若要作过零比拟器，3脚间接接地就OK；
输入真个上拉电阻和1脚接地不要省略；
LM311，8引线，其第7脚为输入，是集电极开路的布局，即所谓集电极开路门，简称OC门，其感化是为了知足一些特别的须要，如鞭策LED、灯、继电器，及与后随的数字电路等在电平上兼容。
是以，在应当输入高电平的时辰，就不会获得高电平，须要在7脚与正电源8脚之间接入一个电阻，如1kΩ摆布，使集电极不再开路。
