蜂鸣器是电路设想中常用的器件，普遍用于产业节制报警、机房监控、门禁节制、计较机等电子产物作预警发声器件，驱动电路也很是简略，但是良多人在设想时常常随便设想，致使现实电路中蜂鸣器不发声、轻细发声和乱发声的环境发生。
蜂鸣器首要分为压电式(piezoelectrictype)与电磁式(electromagnetictype)。压电式蜂鸣器的发声源凡是是指压电陶瓷片(piezoelectricceramics)，在其两个电极上施加交换旌旗灯号，其自身就会因径向振动而发声。电磁式蜂鸣器能够或许懂得为一个扬声器，也包罗电磁线圈、磁铁与振动膜片等部件(固然，频次呼应特征要比扬声器差很多，因为蜂鸣器凡是只在简略发声场所利用，以是仅在某个比拟窄的频次规模内的电声功率转换效力较高)。
罕见的蜂鸣器驱动电路

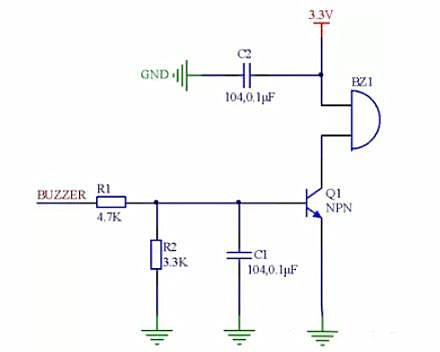

上图为通用有源蜂鸣器的驱动电路。电阻R1为限流电阻，防止流过基极电流过大破坏三极管。
电阻R2有着首要的感化，第一个感化：R2相称于基极的下拉电阻。若是A端被悬空则因为R2的存在能够或许使三极管坚持在靠得住的关断状况，若是删除R2则当BUZZER输出端悬空时则易遭到搅扰而能够致使三极管状况产买卖外翻转或进入不希冀的缩小状况，形成蜂鸣器不测发声。
第二个感化：R2可晋升高电平的门坎电压。若是删除R2，则三极管的高电平门坎电压就只需0.7V，即A端输出电压只需跨越0.7V就有能够导通，增添R2的环境就差别了，当从A端输出电压到达约2.2V时三极管才会饱和导通，详细计较进程以下：
假设β=120为晶体管参数的最小值，蜂鸣器导通电流是15mA。那末集电极电流IC=15mA。则三极管方才到达饱和导通时的基极电流是IB=15mA\u002F120=0.125mA。
流经R2的电流是0.7V\u002F3.3kΩ=0.212mA，流经R1的电流IR1=0.212mA+0.125mA=0.337mA。最初算出BUZZER真个门坎电压是0.7V+0.337mA×4.7kΩ=2.2839V≈2.3V。
图中的C2为电源滤波电容，滤除电源高频杂波。C1能够或许在有强搅扰环境下，有用的滤除搅扰旌旗灯号，防止蜂鸣器变音和不测发声，在RFID射频通信、Mifare卡的利用时，这里开端选用0.1uF的电容，详细能够或许根据现实环境挑选。
改良计划

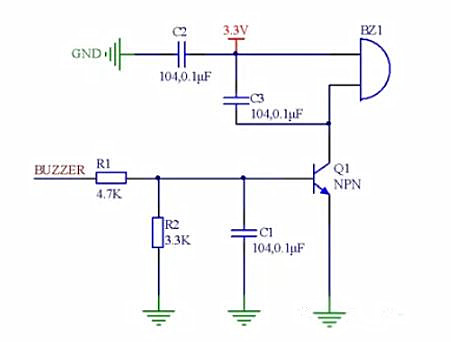

消弭蜂鸣器EMI辐射，NPN有源蜂鸣器节制电路改良后电路图以下所示。
兼容性设想
作为规范电路，须要斟酌电路的兼容性题目，比方一样耐压差别功率的有源蜂鸣器，有源蜂鸣器和无源蜂鸣器的兼容性题目。
兼容一样耐压差别功率的有源蜂鸣器电路设想
为了电路的兼容性和可扩大性，电路须要斟酌兼容差别厂家和差别功率的蜂鸣器。统一个耐压的蜂鸣器首要是蜂鸣器的内阻和任务电流不一样，普通3V~5V耐压的蜂鸣器，差别功率的蜂鸣器导通电流是10mA~80mA。咱们根据最大功率的蜂鸣器去设想电路便可，即三极管的鞭策电流根据80mA设想。
假设：β＝120为晶体管参数的最小值，蜂鸣器导通电流是80mA。那末集电极电流IC＝80mA。则三极管方才到达饱和导通时的基极电流IB＝80mA／120＝0.667mA。
流经R2的电流是0.7V／3.3kΩ＝0.212mA，以是流经R1的电流应当是IR1=0.667mA+0.125mA=0.792mA。BUZZER真个门坎电压是设定在2.2V，那末R1=(2.2V-0.7V)\u002F0.792mA=1.89K。电阻取惯例2K便可。
若是电路改换功率稍大一点的有源蜂鸣器，能够或许根据下面的计较体例计较R1的巨细。
兼容有源蜂鸣器和无源蜂鸣器电路设想
在电路的设想进程中，常常会碰着须要变革，比方名目前期，对蜂鸣器的发声频次不请求，但前期有请求，须要改换为无源蜂鸣器，这时候就须要点窜电路图，乃至点窜PCB，如许就增添了修改本钱、周期和危险。

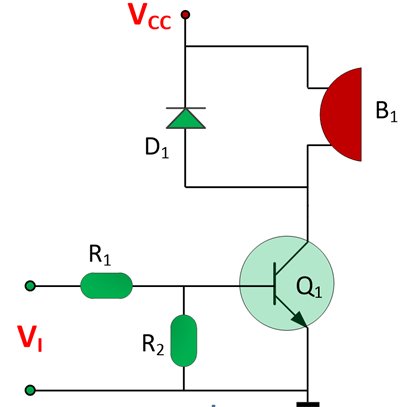

有源蜂鸣器和无源蜂鸣器的驱动电路区分首要在于无源蜂鸣器实质上是一个理性元件，其电流不能瞬变，是以必须有一个续流二极管供给续流。
不然，在蜂鸣器两头会有反向感到电动势，发生几十伏的尖峰电压，能够破坏驱动三极管，并搅扰全部电路体系的别的局部。而若是电路中任务电压较大，要利用耐压值较大的二极管，而若是电路任务频次高，则要选用高速的二极管。这里挑选的是IN4148的开关二极管。

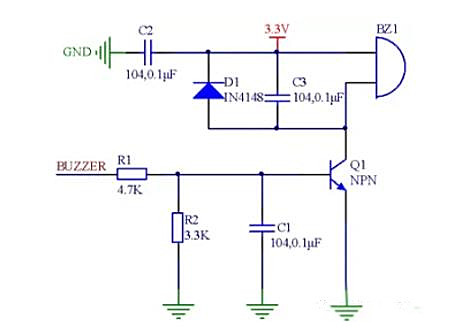

NPN无源蜂鸣器节制电路图以下所示。
