74LS48是一种BCD（二进制编码数字）转换器，可将BCD输出数据转换为七段显现器所需的节制旌旗灯号。它是一种集成电路芯片，普遍利用于数字电子体系中。
74LS48由多个逻辑门和锁存器构成。它包罗了4个输出缓冲器（用于输出BCD码），1个锁存器（用于锁存数据），和4个输出驱动器（用于驱动七段LED显现器）。这些组件连系在一路，完成了从BCD码到七段LED显现器的转换。

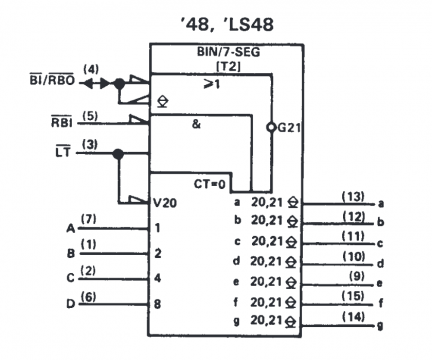

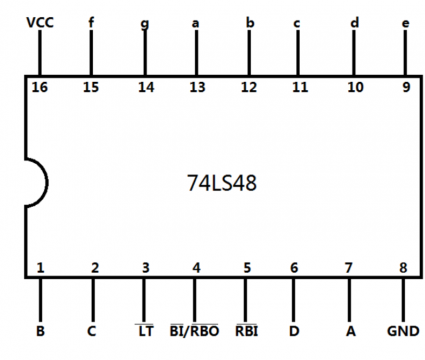

74ls48引脚图阐发
脚(7,1,2,6) A-D; 为输出, D为高位,为二进制编码;
脚(13,12,11,10,9,15,14) a-g; 为输出,高电平有用,别离接共阴极数码管的a~g引脚;
脚(3)LT; 为灯测试输出端,低电平有用。LT=0时，数码管7段同时获得高电平,以查抄数码管各段功效
脚(5)RBI; 为灭零输出端,低电平有用。RBI=0时，多位数中不需显现的0被燃烧;
脚(4)BI/RBO; 为灭灯输出灭零输出端,低电平有用。输出BI=0时,各段全灭;作输出时,若RBO=0 ,表现将本该显现却不需显现的0燃烧了。
脚(8)GND; 空中
脚(16)VCC; 电源电压

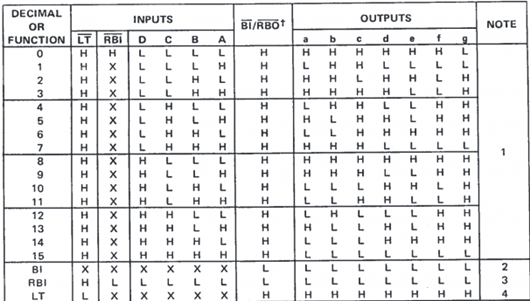

74ls48真值表
（1）7段译码功效（LT=1，RBI=1）
在灯测试输出端（LT）和静态灭零输出端（RBI）都接有用电日常平凡，输出DCBA经7448译码，输出高电平有用的7段字符显现器的驱动旌旗灯号，显现响应字符。除DCBA = 0000外，RBI也能够接低电平，见表1中1～16行。
（2）消隐功效（BI=0）
此时BI/RBO端作为输出端，该端输出低电平旌旗灯号时，表1倒数第3行，不论LT 和RBI输出甚么电平旌旗灯号，不论输出DCBA为甚么状况，输出全为“0”，7段显现器燃烧。该功效首要用于多显现器的静态显现。
（3）灯测试功效（LT = 0）
此时BI/RBO端作为输出端， 端输出低电平旌旗灯号时，表1最初一行，与 及DCBA输出有关，输出全为“1”，显现器7个字段都点亮。该功效用于7段显现器测试，辨别是不是有损坏的字段。
（4）静态灭零功效（LT=1，RBI=1）
此时BI/RBO端也作为输出端，LT 端输出高电平旌旗灯号，RBI 端输出低电平旌旗灯号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显现器燃烧，不显现这个零。DCBA≠0，则对显现无影响。该功效首要用于多个7段显现器同时显现时燃烧高位的零。
74ls48利用电路图
74LS48系列 的输出端A B C D是8421码，D是高位，经由过程A B C D 的凹凸电平节制数码管的显现，如上图： A是高电平，B C D 是低电平， 表现十进制“1”，是以数码管显现“1”。
