电流检测手艺经常使用于高压短路掩护、机电节制、DC/DC换流器、体系功耗办理、二次电池的电流办理、蓄电池办理等电流检测等场景。
对大局部利用，都是经由过程直接丈量电阻两头的压降来获得待测电路电流巨细的，以下图所示。在请求不高的环境下，电流检测电路可以或许经由过程运放缩小转换成电压，反推算负载的电流巨细。

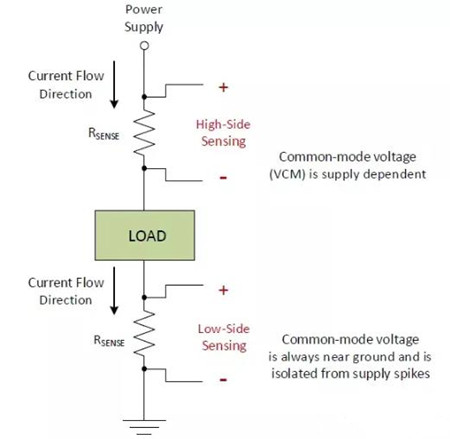

丈量电流时，电流检测手艺分为高端检测和低端检测。将丈量电阻放在电源与负载之间的这类丈量体例称为高端检测。将丈量电阻放在负载和接地端之间的这类丈量体例称为低端电流检测。这两种用于感测负载中电流的体例以下图所示。
两种丈量体例各有利害；上面阐发讲授低端电流检测手艺。
低侧电流丈量的长处：
共模电压，即丈量输入真个均匀电压靠近于零。如许更便于设想利用电路，也便于挑选合适这类丈量的器件；
低侧电流感测的错误谬误：
接纳电源接地端和负载/体系接地端时，感测电阻两头的压降会有所差别。若是其余电路以电源接地端为基准，可以或许会呈现题目。为最大限制地防止此题目，存在交互的一切电路均应以统一接地端为基准。下降电流感测电阻值有助于尽可以或许减小接地漂移。

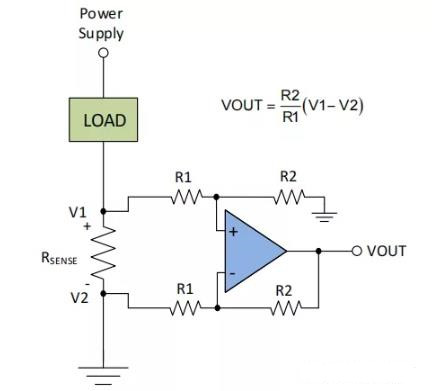

设想电路或挑选用于电流丈量的器件时，低侧电流感测是最简略的体例。因为输入真个共模电压低，是以可以使用差分缩小器拓扑。下图给出了接纳运算缩小器（运放）的典范差分缩小器拓扑，输入输入干系可由抱负运放的根基性子（虚短虚断）来推导。
电流检测电路利用处景：
因为电流感测电路测得的电压靠近于地，是以在处置很是高的电压时、或在电源电压可以或许易于呈现尖峰或浪涌的利用中，优先挑选这类体例丈量电流。因为低侧电流感测可以或许抗高压尖峰搅扰，并能监测高压体系中的电流，是以普遍利用于良多汽车、产业和电信利用中。
