将交换市电转换为高压直流的惯例体例是接纳变压器降压后再整流滤波，当受体积和本钱等身分的限定时，最简略适用的体例便是接纳电容降压式电源。

接纳电容降压时应注重以下几点：

1、按照负载的电流巨细和交换电的任务频次拔取恰当的电容，而不是按照负载的电压和功率。

2、限流电容必须接纳无极性电容，相对不能接纳电解电容。并且电容的耐压须在400V以上。最抱负的电容为铁壳油浸电容。

3、电容降压不能用于大功率前提，由于不宁静。

4、电容降压不合适静态负载前提。

5、一样，电容降压不合适容性和理性负载。

6、当须要直流任务时，尽可能接纳半波整流。不倡议接纳桥式整流，并且要知足恒定负载的前提。

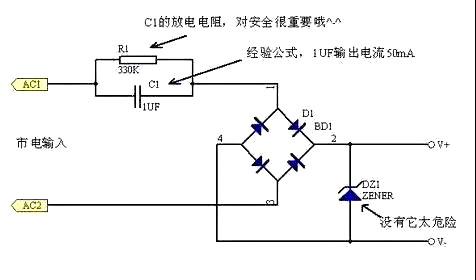

电路一

这一类的电路凡是用于低本钱获得非断绝的小电流电源。它的输入电压凡是可在几伏到三几十伏，取决于所利用的齐纳稳压管。所能供给的电流巨细反比于限流电容容量。

接纳半波整流时，每微法电容可得到电流(均匀值)为：(国际规范单元)

I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C

=0.44*220*2*3.14*50*C=30000C

=30000*0.000001=0.03A=30mA

若是接纳全波整流可得到双倍的电流(均匀值)为：

I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C

=0.89*220*2*3.14*50*C=60000C

=60000*0.000001=0.06A=60mA

普通地，此类电路全波整流虽电流稍大，可是由于浮地，不变性和宁静性要比半波整流型更差，以是用的更少。

利用这类电路时，须要注重以下事变：

1、未和220V交换高压断绝，请注重宁静，谨防触电!

2、限流电容须接于前方，耐压要充足大(大于400V)，并加串防浪涌打击兼保险电阻和并放电电阻。3、注重齐纳管功耗，严禁齐纳管断开运转。

电路二

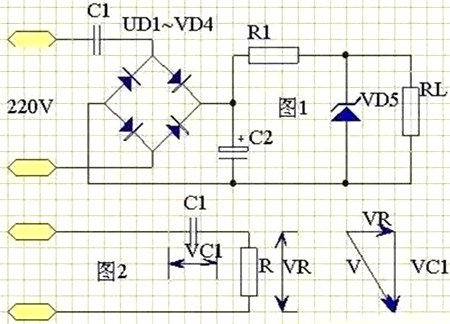

最简略的电容降压直流供电电路及其等效电路如图1，C1为降压电容，普通为0.33~3.3uF。

假定C1=2uF，其容抗XCL=1/(2PI*fC1)=1592。由于整流管的导通电阻只要几欧姆，稳压管VS的静态电阻为10欧姆摆布，限流电阻R1及负载电阻RL普通为100~200，而滤波电容普通为100uF~1000uF，其容抗很是小，能够疏忽。

若用R代表除C1之外一切元器件的等效电阻，能够画出图的交换等效电路。同时知足了XC1＞R的前提,以是能够画出电压向量由于R甚小于XC1，R上的压降VR也远小于C1上的压降，以是VC1与电源电压V类似相称，即VC1=V。

按照电工道理可知：整流后的直流电流均匀值Id,与交换电均匀值I的干系为Id=V/XC1。若C1以uF为单元，则Id为毫安单元，对22V，50赫兹交换电来讲，可得到Id=0.62C1。

由此能够得出以下两个论断：

(1)在利用电源变压器作整流电源时，当电路中各项参数肯定今后，输入电压是恒定的，而输入电流Id则随负载增减而变更;

(2)利用电容降压作整流电路时，由于Id=0.62C1,能够看出，Id与C1成反比，即C1肯定今后，输入电流Id是恒定的，而输入直流电压却随负载电阻RL巨细差别在必然规模内变更。

RL越小输入电压越低，RL越大输入电压也越高。C1取值巨细应按照负载电流来挑选，比方负载电路须要9V任务电压，负载均匀电流为75毫安，由于Id=0.62C1，能够算得C1=1.2uF。斟酌到稳压管VD5的的消耗，C1能够取1.5uF，此时电源现实供给的电流为Id=93毫安。

稳压管的稳压值应即是负载电路的任务电压，其不变电流的挑选也很是主要。由于电容降压电源供给的的是恒定电流，类似为恒流源，是以普通不怕负载短路，可是当负载完整开路时，R1及VD5回路中将经由过程全数的93毫安电流，以是VD5的最大不变电流应当取100毫安为好。

由于RL与VD5并联，在保障RL取用75毫安任务电流的同时，另有18毫安电流经由过程VD5，以是其最小不变电流不得大于18毫安，不然将落空稳压感化。

限流电阻取值不能太大，不然会增添电能消耗，同时也会增添C2的耐压请求。若是是R1=100欧姆，R1上的压降为9.3V,则消耗为0.86瓦,能够取100欧姆1瓦的电阻。

滤波电容普通取100微法到1000微法,但要注重其耐亚的挑选.前已述及,负载电压为9V,R1上的压降为9.3V,总降压为18.3V,斟酌到留有必然的余量,是以C2耐压取25V以上为好。

电路三

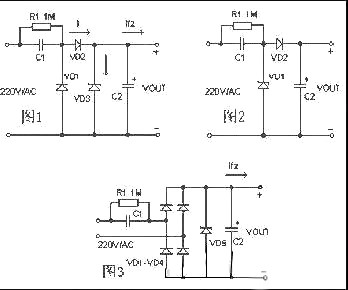

如图-1，C1 为降压电容器，D2 为半波整流二极管，D1 在市电的负半周时给C1 供给放电

回路，D3 是稳压二极管R1 为关断电源后C1 的电荷泄放电阻。在现实利用经常常接纳的是图-2的所示的电路。当须要向负载供给较大的电流时，可接纳图-3 所示的桥式整流电路。

整流后未经稳压的直流电压普通会高于30 伏，并且会随负载电流的变更产生很大的动摇，这是由于此类电源内阻很大的原因而至，故不合适大电流供电的利用场所。
