DC-DC变更器的根基电路有升压变更器、降压变更器、起落压变更器三种。

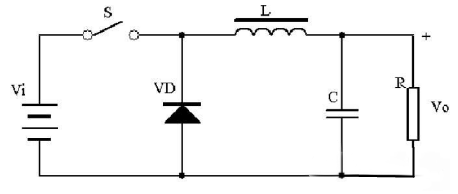

降压变更器道理图如图1所示，当开关闭合时，加在电感两头的电压为（Vi-Vo），此时电感由电压（Vi-Vo）励磁，电感增添的磁通为：（Vi-Vo）*Ton。
当开关断开时，因为输入电流的持续，二极管VD变为导通，电感削磁，电感削减的磁通为：（Vo）*Toff。
当开关闭合与开关断开的状况到达均衡时，（Vi-Vo）*Ton=（Vo）*Toff，因为占空比D《1，以是Vi》Vo，完成降压功效。
图1; 降压变更器道理图

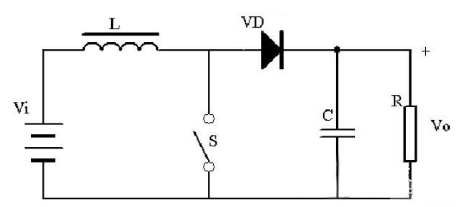

升压变更器道理图如图2所示，当开关闭合时，输入电压加在电感上，此时电感由电压（Vi）励磁，电感增添的磁通为：（Vi）*Ton。
当开关断开时，因为输入电流的持续，二极管VD变为导通，电感削磁，电感削减的磁通为：（Vo-Vi）*Toff。
当开关闭合与开关断开的状况到达均衡时，（Vi）*Ton=（Vo-Vi）*Toff，因为占空比D《1，以是Vi。
图2;升压变更器道理图

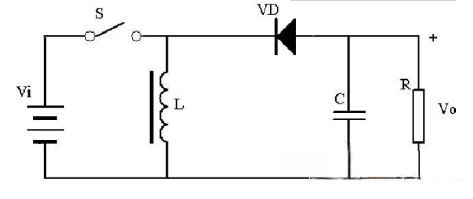

起落压变更器、入出极性相反道理如图3，当开关闭合时，此时电感由电压（Vi）励磁，电感增添的磁通为：（Vi）*Ton;当开关断开时，电感削磁，电感削减的磁通为：（Vo）*Toff。
当开关闭合与开关断开的状况到达均衡时，增添的磁通即是削减的磁通，（Vi）*Ton=（Vo）*Toff，按照Ton比Toff值差别，能够Vi《Vo，也能够Vi》Vo。
图3;起落压变更器道理图
