开关电源：PMOS、NMOS分立负载开关电路-KIA MOS管
信息来历：本站 日期：2023-08-04
负载开关是用于开启和封闭体系中的电源轨的电子继电器。在良多电路中，一个电源能够对应多个负载，偶然候要切换负载的供电，偶然候要对负载停止限流，凡是的体例能够用PMIC去操纵差别的负载，也能够利用负载开关去操纵。负载开关有正压的也有负压的，负压的比拟少。分立器件搭普通都是用Pmos去搭建。
典范的电路以下：

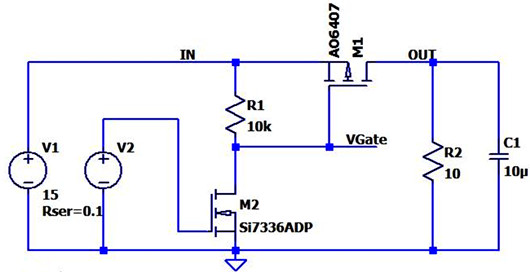

布局1

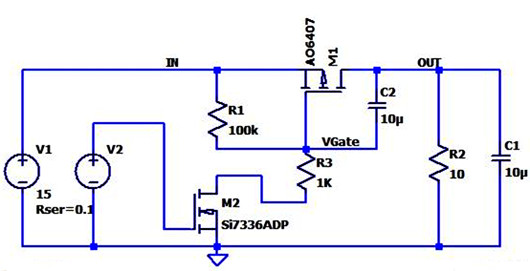

布局2
利用PMOS构建有个益处能够不必自举，若是利用NMOS构建则须要自举电路对MOS的GS供给一些偏置，PMOS的错误谬误是比拟难买。
NMOS分立负载开关电路
下图是一个简略的NMOS负载开关电路，该电路对输出电压VIN的最大值无限定，VIN须要小于Vgate-VGS 。

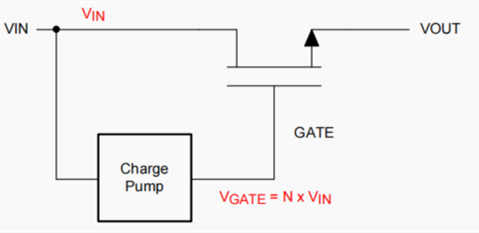

为了处理VIN限定题目，能够在上述电路根本上，增添一个电荷泵电路，利用电荷泵，能够完成NMOS的高VGS，并且使驱动电路的导通电阻下降。固然与PMOS一样，也会存在浪涌电流题目。若是须要削减浪涌电流，也还须要增添其余一些分立器件。
