防反接掩护电路：VCC端、GND端串入二极管-KIA MOS管
信息来历：本站 日期：2023-08-03
由于肖特基二极管具备较小的前向电压，是以VCC端串入肖特基二极管，也是一种防反接的体例。

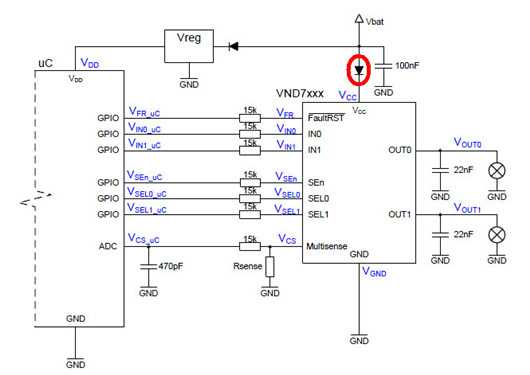

VCC端串入肖特基二极管防反接电路图
按照道理图能够看出该种防反接体例较为简略。
肖特基二极管参数简直定
肯定肖特基二极管的参数，须要从以下几个方面斟酌：
（1）肖特基二极管的正向电流，应大于芯片驱动负载时的任务电流；
（2）反接时的反向电压题目；
（3）ISO脉冲的题目，如正向（50V）和反向（-150V）脉冲；
（4）负载短路环境时，颠末肖特基二极管电流题目；
（5）任务温度。
优错误谬误
长处：简略，完成便利，正向电压低，合用于一切范例的负载。
错误谬误：本钱略高，正向功率较大。
别的，须要注重的是，电源反接时，负载电流不会经由过程芯片外部功率MOSFET的体二极管，是以，也就不必斟酌该方面的功率接收题目。
在GND端也能够经由过程串入二极管完成防反接掩护。

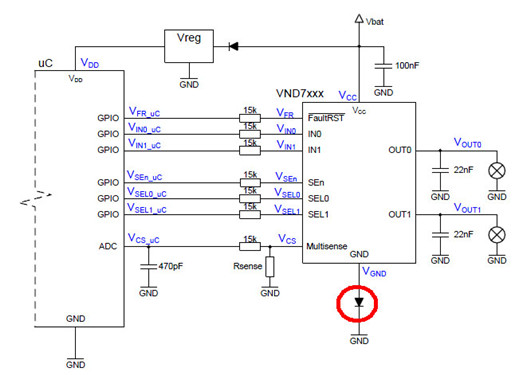

GND端串入二极管防反接电路图
二极管的参数，首要斟酌两种环境：
（1）正向峰值电流
对ISO7637-2：2004(E)规范来讲，当VCC端显现正向脉冲（50V）时，二极管的正向峰值电流应大于：
[(VPULSE+VBAT)–VCLAMP–VDIODE]/2
比方：
(50V+13.5V–46V–0.7)/2=8.4A
此中，2Ω为发生正向脉冲电压时的内阻。按照上述计较，能够得悉，二极管的正向峰值电流应知足8.4A@50usforISO7637-2:2004(E)
(2)反向峰值电压
当VCC端显现负向脉冲时，二极管反向峰值电压应知足：
-100VforISO7637-2:2004(E),-150VforISO7637-2:2011(E)，
按照上述阐发能够，在GND端串入二极管，不能钳位VCC真个负向脉冲，也便是说该负向脉冲会影响到MCUIO和HSD的节制管脚，是以，其间须要串入限流电阻。
长处：简略，完成便利，本钱低。
错误谬误：仅合用于阻性负载。
对该种防反接掩护电路仅合用于阻性负载，是由于当驱动理性负载时，在封闭负载时，OUTPUT管脚会显现负电压，该电压会拉低GND电压（有能够显现负压），则HSD的节制引脚对GND的电压能够大于开启电压，致使负载从头翻开。是以该种体例，实际上只合用于阻性负载，而对应于全范例负载的防反接掩护电路，能够对此体例停止改良。
