TVS管电路标记-任务道理-参数-选型注重-KIA MOS管

TVS管的称号为Transient Voltage Suppressor，中文又叫做瞬态电压按捺器，或还能够或许叫它为雪崩击穿二极管，这是一种用于掩护电子装备免受瞬态过电压和电流打击的半导体掩护器件。它的首要功效是在电路中疾速呼应和按捺瞬态电压，防止电压对电子装备形成破坏。

TVS管的任务道理

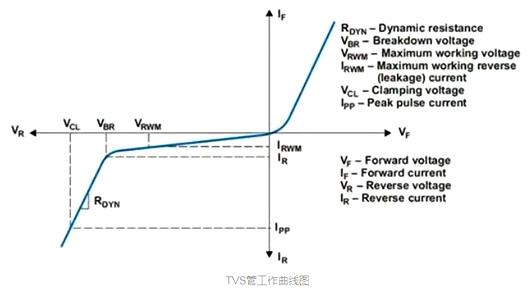

TVS管凡是接纳硅或其余半导体资料制成，具备非线性的电压-电流特征。在普通任务状况下，TVS管处于高阻态，对电路的影响很小。当电路中呈现瞬态过电压时，TVS管的阻抗敏捷下降，使得过电压经由过程TVS管而非敏感元件，从而掩护电子装备免受破坏。

（1）任务峰值反向电压VRWM（Working peak reverse voltage）

VRWM是TVS二极管能够或许坚持高电阻状况的最小反向电压值。普通VRWM会低于85%Vc而高于普通任务电压，以便TVS接入电路而不影响普通。

（2）反向击穿电压VBR（Reverse breakdown voltage）

VBR是经由过程TVS二极管的反向电压是指TVS掩护二极管开启时的电压，今后点起头器件进入雪崩击穿。是在测试的电流IT下测得的。

（3）钳位电压VC（Clamp voltage）

VC是钳位电压，施加划定波形的峰值脉冲电流 IPP 时，TVS 两头测得的峰值电压。在不异IPP下的VC越小，申明TVS的钳位特征越好。TVS的耐脉冲电流打击才能能够或许参考IPP ，同型号的TVS，IPP越大，耐脉冲电流打击才能越强。

（4）反向泄电流IR（Reverse Leakage Current）

泄电流，也称待电机流。在划定温度和最高任务电压前提下，流过 TVS 的最大电流。TVS 的泄电流普通是在停止电压下丈量。

（5）测试电流IT（Test Current）

在这个电流值下划定器件的反向击穿电压值器件的反向击穿电压值。

（6）脉冲峰值功率PPK（Peak pulse power，tp = 8/20 us）

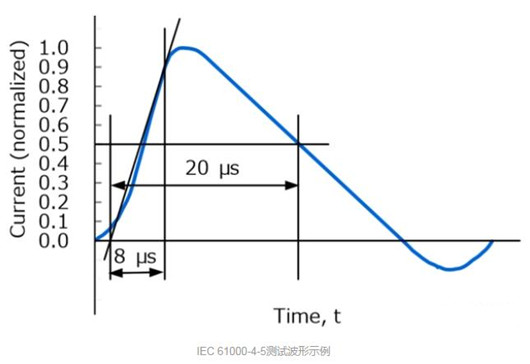

PPK是在TVS二极管自身破坏之前能够或许分流的最大浪涌功率。PPK丈量接纳下图所示的8/20us脉冲波形。(8/20us表现波形8us电流到100%，20 us电流到50%。)

（7）峰值脉冲电流IPP（Peak pulse current）

IPP是在TVS掩护二极管自身破坏之前能够或许分流的峰值浪涌电流。也就上图的100%的电流。

封装范例：TVS管有多种封装范例，如SOD、SMA、SMB等。在挑选封装范例时，须要斟酌电路板的空间和规划请求，和散热和靠得住性等身分。

准确毗连TVS管：

1.对单向TVS管，正极毗连到电源正极，负极毗连到电源负极。

2.对双向TVS管，两头别离毗连到电源正极和负极，无需辨别正负极。

注重散热题目：TVS管在按捺瞬态电压时会发生热量，是以须要注重散热题目。在设想电路时，能够或许斟酌以下体例：

1.挑选具备较高耐热性的TVS管。

2.增添散热器或散热片，以进步散热结果。

3.确保电路板的规划公道，防止热量聚积。

防止串连利用：TVS管不应串连利用，由于串连能够致使电压分派不平均，影响掩护结果。若有须要，能够或许接纳多个TVS管并联利用，以进步掩护才能。

按期查抄和掩护：为确保TVS管的掩护结果，倡议按期查抄TVS管的任务状况，若有破坏或老化景象，应实时改换。

总的来讲，在利用TVS管时，须要按照详细利用和机能请求挑选适合的TVS管，并确保准确毗连、散热和掩护，以完成有用的瞬态电压掩护。
