PIN二极管先容-PIN光电二极管布局及道理-KIA MOS管
信息来历：本站 日期：2023-07-26
光电二极管是反向偏置任务的PN结二极管，DVD播放器，CD驱动器中常常会利用到它。PIN型光电二极管也称PIN结二极管、PIN二极管，在两种半导体之间的 PN结，或半导体与金属之间的结的临近地区，在P区与N区之间天生I型层，接收光辐射而发生光电流的一种光检测器。具备结电容小、渡越时候短、活络度高档长处。
在光电二极管的PN结中间掺入一层浓度很低的I型半导体，便能够增大耗尽区的宽度，到达减小分散活动的影响，进步呼应速率的目标。因为这一掺入层的搀杂浓度低，近乎本征（Intrinsic）半导体，故称I层，是以这类布局成为PIN光电二极管。
I层较厚，几近占有了全部耗尽区。绝大局部的入射光在I层内被接收并发生大批的电子-空穴对。在I层两侧是搀杂浓度很高的P型和N型半导体，P层和N层很薄，接收入射光的比例很小。是以光发生电流中漂移份量占了主导位置，这就大大加速了呼应速率。
PIN光电二极管图形标记
PIN光电二极管的标记表现与规范pn结二极管的标记表现不异，但二极管上方的向下箭头表现光。

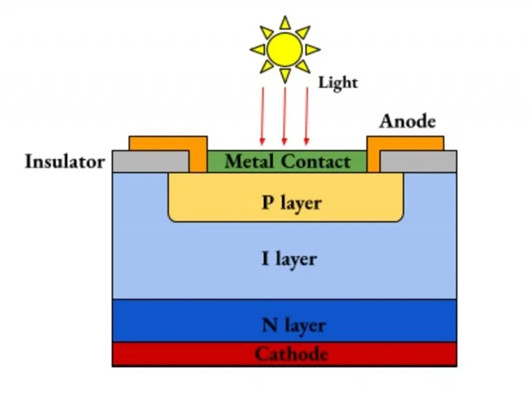

PIN光电二极管布局
PIN光电二极管包含三层-p层，I或本征层和n层。 P层搀杂有三价杂质，N层搀杂有五价杂质。 I层是未搀杂的或非常轻搀杂的。 P端子的感化近似于阳极，N端子的感化近似于阴极。 与通俗的PN结二极管差别，PIN光电二极管中本征层的宽度更大。
它能够经由过程两种体例机关：
立体布局： 在这类范例的布局中，在p层上制作了薄的内涵膜。
台面布局： 在这类范例的布局中，已搀杂的半导体层发展在本征层上。
PIN光电二极管电路图
PIN光电二极管仅在反向偏置时才用作光电检测器。 阳极与电池的负极毗连。 电池的正极经由过程电阻毗连到阴极。

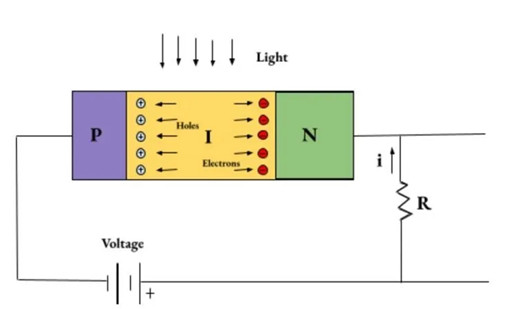

PIN光电二极管的任务道理
当向器件施加反向偏压时，耗尽区起头在本征层中扩大。 宽度不时增添，直到到达I层的厚度。
成果，耗尽区变得不任何挪动电荷载流子。 是以不电流活动。 此时，在耗尽区中不发生电子-空穴复合。
当光芒充沛时（ H？ ≥ 半导体的带隙能）进入I区，每一个接收的光子发生一个电子-空穴对。 因为存在于耗尽区中的势垒电场，是以这些对蒙受壮大的力。 该力将两对分隔，电荷载流子沿相反标的目的挪动，并发生电流。 是以，光能被转换成电能。
