在电子手艺范畴中，二极管作为一种罕见的电子元件，表演着首要的脚色。通俗的二极管由PN布局成。
在P和N半导体材料之间插手一薄层低搀杂的本征(Intrinsic)半导体层，构成的这类P-I-N布局的二极管便是PIN二极管，正因为有本征(Intrinsic)层的存在，PIN二极管利用很普遍，从低频到高频的利用都有，首要用在RF范畴，用作RF开关和RF掩护电路，也有用作光电二极管(PhotoDiode)。PIN二极管包罗PIN光电二极管和PIN开关二极管。
因为PD的首要有源区是势垒区，以是展宽势垒区便可进步活络度。p-i-n结快规复二极管现实上也便是报酬地把p-n结的势垒区宽度加以扩大，即接纳较宽的本征半导体（i）层来代替势垒区，而成了p-i-n结。
p-i-n结快规复二极管的有用感化区首要便是存在有电场的i型层（势垒区），则产生光生载流子的有用地区增大了，分散的影响削弱了，并且结电容也大大减小了，以是其光检测的活络度和呼应速率都获得了很大的进步。
因为PIN二极管的射频电阻与直流偏置电流有关，以是它可以或许用作为射频开关和衰减器。串连射频开关电路：当二极管正偏时，即接通（短路）；当二极管零偏或反偏时，不只开关的最高任务频次会遭到限定，最低任务频次也会遭到限定，如PIN管就不能节制直流或低频旌旗灯号的通断。受管子停止频次的影响,开关另有一个下限任务频次。请求开关的频带尽可以或许宽，因为旌旗灯号源的频带愈来愈宽。
pn结和pin结是两种最根基的器件布局，也是两种首要的二极管。从布局和导机电理下去说，它们有很多配合点，可是也存在不少的不同。
不异点：
（1）都存在空间电荷区和势垒区，则都有势垒电容；
（2）都具备单向导电性和响应的整流感化，则都可用作为二极管；
（3）在高的反向电压下，都有可以或许产生绝缘击穿的景象，是以都存在有最高任务电压的限定；
（4）都具备感光感化，可以或许作为光电二极管和光电池等光电子器件。
不同点：
（1）空间电荷区：

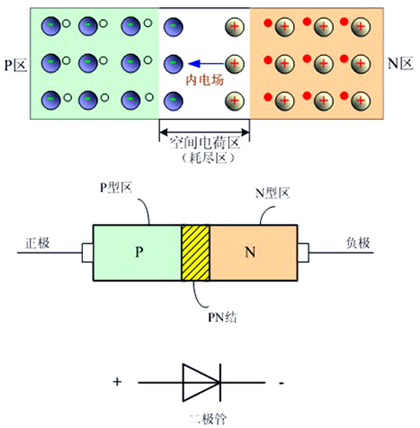

pn结的空间电荷区便是界面四周的地区，此中存在较强的内建电场，使得载流子常常被驱逐进来了，故普通可类似为耗尽层。
pin结的空间电荷区是在i型层（本征层）双方的界面四周处，则有两个空间电荷区（即p-i和n-i两个界面的空间电荷区），一个空间电荷区包罗有正电荷，另外一个空间电荷区包罗有负电荷，这些空间电荷所产生的电场——内建电场的电力线就穿过i型层。
（2）势垒区：
pn结中反对载流子活动的地区，即存在内建电场的地区便是势垒区；pn结的势垒区也便是空间电荷区，即空间电荷区与势垒区是分歧的。
可是pin结中存在内建电场的地区是全部i型层加上双方的空间电荷区，是以势垒区很宽（首要便是i型层的厚度），这时局垒区与空间电荷区并不完整分歧（势垒厚度弘远于空间电荷区）。
（3）势垒电容：
pn结的势垒电容也便是空间电荷区的电容，而空间电荷区的厚度与外加电压有关，则势垒电容是一种非线性电容；并且pn结的势垒电容也与双方半导体的搀杂浓度和温度有关（搀杂浓度越大，或温度越高，势垒厚度就越小，则电容也就越大）。
可是pin结的势垒电容根基上便是i型层的电容，是以该势垒电容是一种线性电容；并且pin结的势垒电容与双方半导体的搀杂浓度和温度根基上不甚么干系。因为i型层较厚，则pin结的势垒电容很小，是以可用作为微波二极管。
（4）导机电理：
pn结的电流首要是注入到势垒区双方分散区中多数载流子的分散电流，这就象征着：经由过程pn结的电流是多数载流子分散电流，并且多数载流子的分散是在势垒区之外的分散区中停止的。而势垒区的影响只是此中复合中间供给少许的复合-产生电流（只在低电压时起首要感化）。
可是pin结的电流首要是较宽的势垒区（～i型层）中的复合电流。是以在经由过程的电流的性子上，与普通pn结的大不不异。固然它们的伏安特征根基上都是指数式回升的曲线干系，可是回升的速率却有一定的不同，pin结的正向伏安特征曲线回升得稍慢一点。
（5）任务电压：
pn结的势垒厚度普通较薄，并且电场在pn结界面处最大，则轻易产生雪崩击穿，从而蒙受的反向电压无限。
可是pin结的势垒厚度很大（～i型层），并且电场在i型层中的散布根基上是平均的，则不轻易产生雪崩击穿，可以或许蒙受很大的反向电压，从而pin结二极管可用作为高电压大功率器件。
（6）感光（探测）活络度：
作为光电子器件（光电二极管、红外探测器、太阳电池等）利用时，感光（探测）活络度首要决议于势垒区的宽度。
pn结因为势垒厚度较薄，则感光活络度较小。
可是pin结因为它的势垒厚度很大（～i型层），则可以或许接收大批的光子、并转换为载流子——光生载流子，以是感光和探测辐射的活络度很高。
