寄生效应：便是原来不在阿谁处所设想电容或电感乃至电阻，但是由于某些身分如规划之间、PCB布线、管脚引线、通孔品质、焊盘到地间隔、焊盘到电源立体间隔、和焊盘到印制线之间、材料差别、器件封装、封装引脚和印制线太长等，出格是在高速电路中而表现出来的呈容性、理性、阻性。DC/DC转换器中半导体器件的高频开关特征是首要的传导和辐射发射源。

在电磁搅扰（EMI）测试时代，若是将总噪声丈量成果细分为DM 和CM噪声份量，能够肯定DM和CM两种噪声各自所占的比例，从而简化 EMI 滤波器的设想流程。高频下的传导发射首要由 CM 噪声发生，该噪声的传导回路面积较大，进一步鞭策辐射发射的发生。

文章将周全先容降压稳压器电路中影响 EMI 机能和开关消耗的理性和容性寄生元素。经由进程领会相干电路寄生效应的影响程度，能够采用恰当的办法将影响降至最低并削减整体 EMI 旌旗灯号。

查验具备高转换率电流的关头回路

根据电源道理图停止电路板规划时，此中一个主要关头是精确找到高转换率电流（高 di/dt）回路，同时紧密亲密存眷规划引发的寄生或杂散电感。这类电感会发生过大的噪声和振铃，致使过冲和地弹反射。

图 1 中的功率级道理图显现了一个驱动高侧和低侧 MOSFET（别离为 Q1 和 Q2）的同步降压节制器。以 Q1 的导通转换为例。在输入电容 CIN 供电的环境下，Q1 的漏极电流敏捷回升至电感电流程度，与此同时，从 Q2 的源极流入漏极的电流降为零。

MOSFET 中白色暗影标记的回路和输入电容（图 1 中标记为“1”）是降压稳压器的高频换向功率回路或“热”回路 。功率回路承载着幅值和 di/dt 绝对较高的高频电流，出格是在 MOSFET 开关时代。

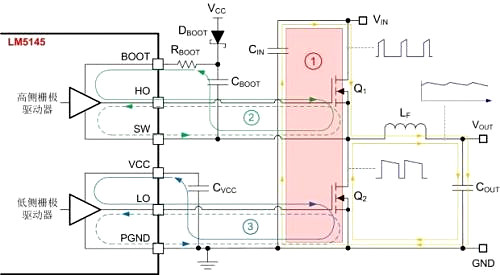

图 1：具备高转换率电流的主要高频开关回路

图1中的回路“2”和“3”均归类为功率 MOSFET 的栅极回路。详细来讲，回路 2 表现高侧 MOSFET 的栅极驱动器电路（由自举电容 CBOOT 供电）。回路 3 表现低侧 MOSFET 栅极驱动器电路（由 VCC 供电）。这两条回路中均利用实线绘制导通栅极电流途径，以虚线绘制关断栅极电流途径。

寄生组分和辐射 EMI

EMI 题目凡是触及三大因素：搅扰源、受搅扰者和耦合机制。搅扰源是指 dv/dt 和/或 di/dt 较高的噪声发生器，受搅扰者指易受影响的电路（或 EMI 丈量装备）。

耦合机制可分为导电和非导电耦合。非导电耦合能够是电场（E 场）耦合、磁场（H 场）耦合或两者的组合 - 称为远场 EM 辐射。近场耦合凡是由寄生电感和电容引发，能够对稳压器的 EMI 机能起到决议性感化，影响较着。

功率级寄生电感

功率MOSFET 的开关行动和波形振铃和 EMI 形成的结果均与功率回路和栅极驱动电路的局部电感相干。图 2 综合显现了由元器件规划、器件封装和印刷电路板（PCB）规划发生的寄生元素，这些寄生元素会影响同步降压稳压器的 EMI 机能。

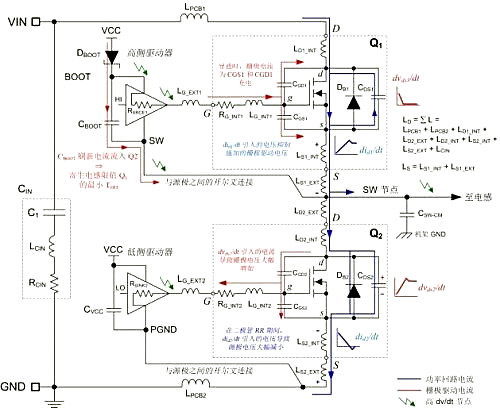

图 2：降压功率级和栅极驱动器的“分解道理图”（包罗理性和容性寄生元素）

有用高频电源回路电感（LLOOP）是总漏极电感（LD）、共源电感（LS）（即输入电容和 PCB 走线的等效串联电感（ESL））和功率 MOSFET 的封装电感之和。根据预期，LLOOP 与输入电容 MOSFET 回路（图 1 中的白色暗影地区）的多少外形规划紧密亲密相干。与此同时，栅极回路的自感 LG 由 MOSFET 封装和 PCB 走线配合发生。

从图 2 中能够看出，高侧 MOSFET Q1 的共源电感同时存在于电源和栅极回路中。Q1 的共源电感发生结果相反的两种反应电压，别离节制 MOSFET 栅源电压的回升和降落时候，是以下降功率回路中的 di/dt。但是，如许凡是会增添开关消耗，是以并非抱负体例。

功率级寄生电容

寄生电容普通是指电感电阻,芯片引脚等在高频环境下表现出来的电容特征现实上，一个电阻等效于一个电容，一个电感,和一个电阻的串联在低频环境下表现不是很较着而在高频环境下,等效值会增大不能疏忽在计较中咱们要斟酌出来ESL便是等效电感ESR便是等效电阻不论是电阻电容,电感,仍是二极管，三极管,MOS管,另有IC，在高频的环境下咱们都要斟酌到它们的等效电容值电感值。

公式 1 为影响 EMI 和开关行动的功率 MOSFET 输入电容、输入电容和反向传输电容三者之间的干系抒发式（以图 2 中的终端电容标记表现）。在 MOSFET 开关转换时代，这类寄生电容须要幅值较高的高频电流。

公式 2 的近似干系抒发式标明，COSS 与电压之间存在高度非线性的相干性。公式3给出了特定输入电压下的有用电荷 QOSS，此中 COSS-TR 是与时候相干的有用输入电容，与局部新款功率 FET 器件的数据表中界说的内容分歧。

图2中的另外一个关头参数是体二极管 DB2 的反向规复电荷（QRR），该电荷致使 Q1 导通时代呈现较着的电流尖峰。QRR取决于很多参数，包含规复前的二极管正向电流、电流转换速率和芯片温度。

普通来讲，MOSFET QOSS 和体二极管 MOSFET QOSS 会为阐发和丈量进程带来诸多困难。在 Q1导通时代，为Q2的 COSS2 充电的前沿电流尖峰和为 QRR2 供电以规复体二极管 DB2前沿电流尖峰具备近似的曲线图，是以两者常被混合。
