斟酌到三极管的极间寄生电容和电阻,可将三极管的模子化作图所示的电路。

共射 共基 缩小电路 频次

图 斟酌到寄生电容和电阻的三级管


共射缩小电路下限频次低的底子缘由

共射 共基 缩小电路 频次

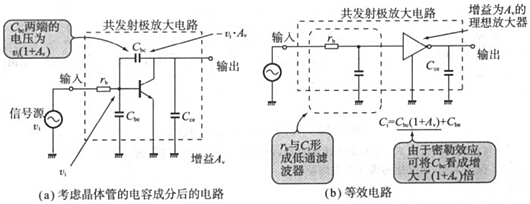

图 斟酌寄生效应的共射缩小电路


按照上图所示,三极管的输出电容 Ci 与基极寄生电阻 rb 构成低通滤波器,此中,输出电容 Ci 是(1 + Av)倍的 Cbc 和 Cbe 之和。是以,在高频规模,共射缩小电路的缩小倍数必然降落。

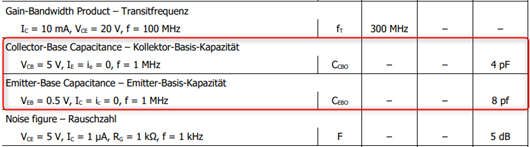

也能够按照前文电路中接纳的三极管的寄生参数,简略计较共射缩小电路的下限停止频次。比方,2N3904 的寄生电容为下图所示。

共射 共基 缩小电路 频次

图 2N3904 的寄生电容


再按照低通滤波器的停止频次公式 fc = 1/(2πRC) ≈ 2.5MHz,此中,R 值在 2N3904 中并未找到,暂取 200 欧姆。能够看出,大略计较的成果与上述仿真的成果根基符合。


是以,共射极缩小电路在高频旌旗灯号感化时缩小倍数降落,是由晶体管极间电容和散布电容致使的。

一样,来阐发一下共基缩小电路下限停止频次高的底子缘由。


共基缩小电路下限频次高的底子缘由

和共射缩小电路一样,仍可将三极管的模子化作图所示的电路。

共射 共基 缩小电路 频次

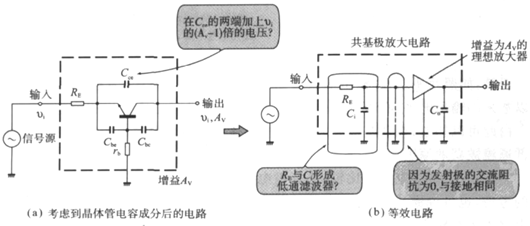

图 斟酌寄生效应的共基缩小电路


现实上,三极管的输出电容 Ci 与射级电阻 RE 构成低通滤波器,此中,输出电容 Ci 是(Av – 1)倍的 Cce 和 Cbe 之和。


现实上,因为共基缩小电路的输出电阻极小(不斟酌 RE 时,射级等效于交换接地),远小于输出电容 Ci 的交换阻抗。以是,在必然频次内,即便三极管的输出电容 Ci 与射级电阻 RE 构成低通滤波器,也不会对输出旌旗灯号发生影响。
