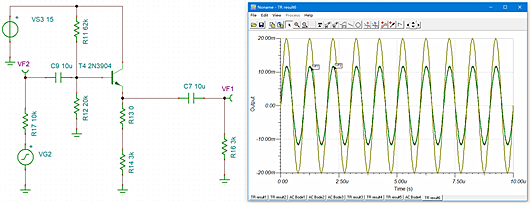

共集缩小电路如图所示，设置其静态集电极电流与共射和共基缩小电路根基不异， 耦合体例也不异。旌旗灯号源接纳有用值 20mV、频次为 1MHz 的正弦旌旗灯号（其目标是在共集缩小电路的中频段停止测试），旌旗灯号源内阻 RS 取值 100Ω（摹拟低内阻电压源） 。
图 共集缩小电路的输入波形
别离读取旌旗灯号源经内阻后的输入旌旗灯号的峰峰值，输入旌旗灯号的峰峰值，并做比值，便可获得缩小电路的缩小倍数：
Au = Uop-p/Uip-p = 2.769V/2.798V = 0.9896
当断开负载电阻 RL（即空载）时的电压缩小倍数（仿真图略）：
Au = Uop-p/Uip-p = 2.778V/2.793V = 0.9946
可见，当负载电阻 RL 与缩小电路的射极电阻 Re 相称时，负载后缩小倍数略有降落，申明共集缩小电路的负载才能很强，这是由于其输入电阻（Ro ≈ (Rs + rbe)/(1 + β) // Re） 很低形成的。
在示波器上还能够看出，输入旌旗灯号的正向峰值对应输入旌旗灯号的正向峰值，申明在中频段共集缩小电路的输入与输入旌旗灯号的极性不异。
若旌旗灯号源内阻 RS 增添到 1kΩ，输入和输入旌旗灯号略有降落，不严重影响，这是由于共集缩小电路输入电阻（Ri = Rb1 // Rb2 // [rbe+(1 +β)*(Re//RL)]） 很高形成的。
可见，共集缩小电路旌旗灯号获得才能和负载才能都很强，并且其输入旌旗灯号与输入旌旗灯号的极性不异，幅度也靠近，以是共集缩小电路也称为射极跟从器，能够作为输入、输入缓冲级利用。

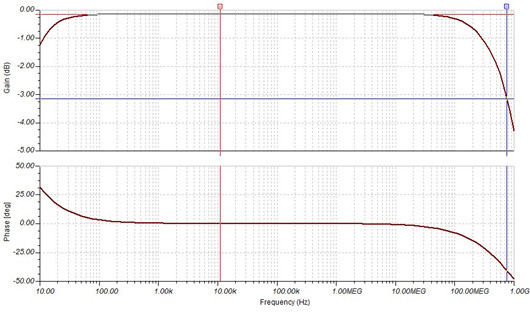

图 共集缩小电路的波特图
上图为共集缩小电路 AC. Analysis（交换小旌旗灯号阐发） 。挪动光标丈量纵坐标的最大值（即中频缩小倍数 AUM ＝ 986.4522m） 处， 再将 T1 和 T2 别离向低频和高频标的目的挪动到纵坐标约为 0.707AUM （＝ 697.422）处， 别离测得下限 fL ＝ 5.4268Hz 和下限停止频次 fH ＝ 759.6MHz。
从以上的仿真成果能够看出，静态参数根基分歧的共射、共基和共集缩小电路比拟，共集缩小电路的下限停止频次比共射和共基均高良多，申明共集缩小电路的高频特征好。
通用型集成运算缩小器的输入级凡是接纳共集－共基差分缩小电路，中间级接纳共射缩小电路，输入级接纳互补对称功率缩小电路，其级连体例为共集→共基→共射→互补共集组成的多级缩小电路。究其缘由首要是斟酌级间旌旗灯号传输与缩小。
输入级之以是接纳共集－共基组合，是由于共集缩小电路输入电阻很高，从旌旗灯号源获得旌旗灯号才能强；而共集的输入电阻低，与共基的输入电阻相称，前者的输入电阻便是后者的输入电阻，恰好婚配。
从输入级到中间级的共基－共射级连也是如斯，共基的输入电阻与共射的输入电阻值相称，有益于旌旗灯号传输。输入级互补对称功放电路现实上是轮番任务的 NPN 和 PNP 管别离组成的共集缩小电路，其获得旌旗灯号才能和负载才能都很强，且具备电流缩小感化，是输入级的不二挑选。
