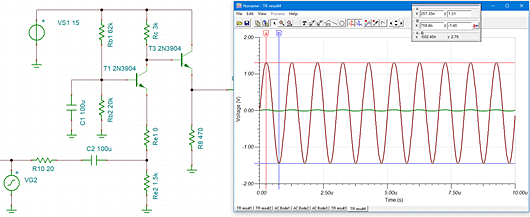

共基缩小电路如图所示，察看其直流通路，能够看出与分压式共射缩小电路分歧，二者有不异的静态任务点。
旌旗灯号源接纳有用值 20mV、频次为 1MHz 的正弦旌旗灯号（其目标是在共基缩小电路的中频段停止测试），旌旗灯号源内阻 RS 取值 20Ω（与共基缩小电路的输出电阻婚配以利于获得输出旌旗灯号） 。
图 共基缩小电路的输出波形
别离读取旌旗灯号源经内阻后的输出旌旗灯号的峰峰值，输出旌旗灯号的峰峰值，并做比值，便可获得缩小电路的缩小倍数：
Au = Uop-p/Uip-p = 2.76V/20mV = 138
在缩小电路各器件的参数分歧的环境下，缩小倍数与参考的文章略有差别，能够是仿真模子和仿真东西的差别。
当断开负载电阻 RL（即空载）时的电压缩小倍数（仿真图略）：
Au = Uop-p/Uip-p = 260
可见，当负载电阻 RL 与集电极负载电阻 RC 相称时，负载后缩小倍数约降落了一半，申明共基缩小电路的负载才能不强，这是因为共基缩小电路输出电阻（Ro ≈ Rc）较大形成的。
在示波器上还能够看出，输出旌旗灯号的正向峰值对应输出旌旗灯号的正向峰值，申明在中频段共基缩小电路输出与输出旌旗灯号的极性不异。
若旌旗灯号源内阻 RS 增添到 200Ω，输出和输出旌旗灯号将大幅度降落，申明共基缩小电路对电压旌旗灯号的获得才能很弱，这是因为其输出电阻（Ri ≈ rbe/(1 + β) // Re）很低形成的。

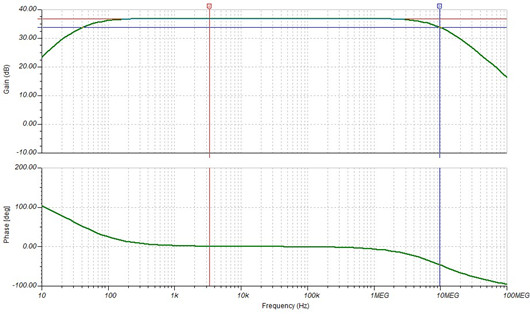

图 共基缩小电路的波特图
图为共基缩小电路 AC. Analysis（交换小旌旗灯号阐发） 。挪动光标丈量纵坐标的最大值（即中频缩小倍数 AUM＝ 42.5550） 处， 再将 T1 和 T2 别离向低频和高频标的目的挪动到纵坐标约为 0.707AUM（＝ 30.086） 处， 别离测得下限 fL ＝ 41.39Hz 和下限停止频次 fH ＝ 9.75MHz。
从以上的仿真成果能够看出，参数根基分歧的共射和共基缩小电路，电压缩小倍数相称，可是共基缩小电路的下限停止频次比共射高良多。申明共基缩小电路的高频特征好，这也是共基缩小电路经常使用于高频振荡电路中的缘由。
