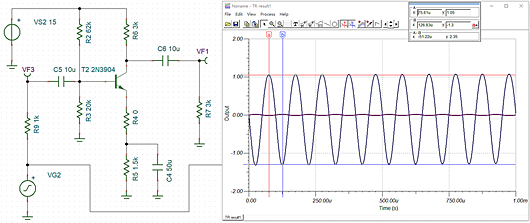

能够或许或许不变静态任务点的共射缩小电路如图 1 所示，也称为分压式偏置阻容耦合共射缩小电路。 射极偏置电阻 Re 具备直流负反应感化，能够或许不变静态任务点。
旌旗灯号源接纳有用值 20mV、频次为 10kHz 的正弦旌旗灯号（其目标是在共射缩小电路的中频段停止测试），旌旗灯号源内阻 Rs取值 1kΩ（与共射缩小电路的输出电阻婚配以利于获得输出旌旗灯号）。
图 1 共射缩小电路的输出波形
别离读取旌旗灯号源经内阻后的输出旌旗灯号的峰峰值，输出旌旗灯号的峰峰值，并做比值，便可获得缩小电路的缩小倍数：
Au = Uop-p/Uip-p = 2.35V/30mV = 78
在缩小电路各器件的参数分歧的环境下，缩小倍数与参考的文章略有差别，能够是仿真模子和仿真东西的差别。
当断开负载电阻 RL（即空载）时的电压缩小倍数（仿真图略）：
Au = Uop-p/Uip-p = 4.47V/30mV = 149
可见，当负载电阻 RL 与集电极负载电阻 Rc 相称时，负载后缩小倍数约降落了一半，申明共射缩小电路的负载才能不强。这是因为共射缩小电路的输出电阻（Ro ≈ Rc）较大形成的。
在示波器上还能够或许看出，输出旌旗灯号的正向峰值对应输出旌旗灯号的负向峰值，申明在中频段共射缩小电路输出与输出旌旗灯号的极性相反。
若旌旗灯号源内阻 RS 减小到 500Ω，缩小电路的输出旌旗灯号 ui 和输出旌旗灯号 uo 的幅度会增大；若 RS 增添到 1 0kΩ，ui 和 uo 的幅度将降落良多，申明共射缩小电路对电压旌旗灯号的获得才能不强。这是因为其输出电阻（Ri ≈ rbe） 不高形成的。

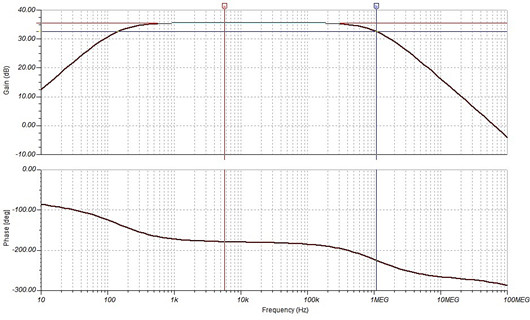

图 2 共射缩小电路的波特图
图 2 为共射缩小电路 AC. Analysis（交换小旌旗灯号阐发）。挪动光标丈量纵坐标的最大值（即中频缩小倍数 AUM＝ 68.4166）处，再将 T1 和 T2 别离向低频和高频标的目的挪动到纵坐标约为 0.707AUM（＝ 48.3705）处，别离测得下限 fL ＝ 141.99Hz 和下限停止频次 fH ＝ 1.09MHz。可见，共射缩小电路的下限停止频次不高。
