二极管的正向导通、反向停止等效电路-KIA MOS管
信息来历：本站 日期：2023-07-21

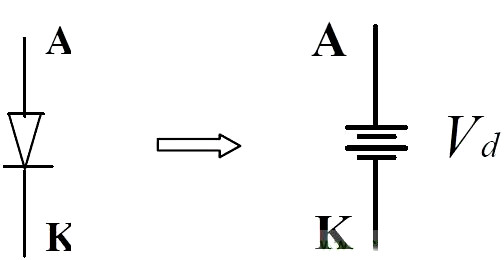

（1）等效电路
（2）申明
二极管正向导通时可用一电压降等效，该电压与温度和所流过的电流有关，温度降低，该电压变小；电流增添，该电压增添。具体的干系曲线可从制作商的手册中取得。

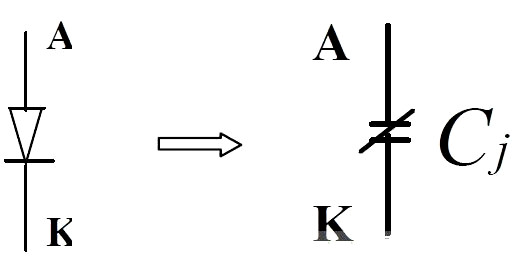

（1）等效电路
（2）申明
二极管反向停止时可用一电容等效，其容量与所加的反向电压、情况温度等有关，巨细可从制作商的手册中取得。

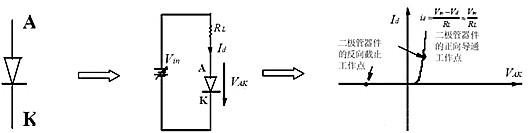

（1）功率二极管稳态时的电流/电压曲线
（2）申明

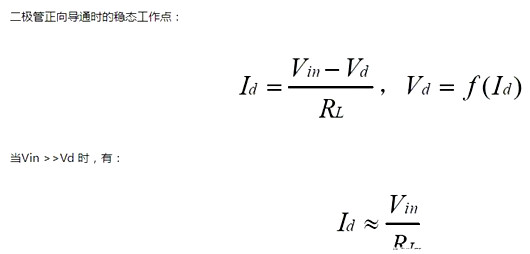

而Vd对差别的二极管，其规模为 0.35V~2V。
二极管反向停止时的稳态任务点： Id≈0，Vd = -Vin
（3）稳态特征总结
-- 是一单向导电器件（无正向阻断才能）；
-- 为不可控器件，由其两断电压的极性节制通断，无别的内部节制；
-- 通俗二极管的功率容量很大，但频次很低；
-- 开关二极管有三种，其稳态特征和开关特征差别：
-- 快规复二极管；
-- 超快规复，软规复二极管；
-- 肖特基二极管（反向阻断电压降＜＜200V，无反向规复题目）；
-- 器件的正向电流额外是用它的均匀值来标称的；只需现实的电流均匀值不跨越其额外值，保障散热没题目，则器件便是宁静的；
-- 器件的通态电压呈负温度系数，故不能间接并联利用；
-- 今朝的 SiC 功率二极管器件，其反向规复特征很是好。
