cmos、ttl电平输出电压，它们存在有两种规格？
信息来历：本站 日期：2017-09-08
逻辑器件中，决议交代旌旗灯号的规格是由作为DC电学特征的输出电压必定的。输出电压存在两种规格：将输出判定为“L”的低电平输出电压(VIL)，和输出判定为“H”的高电平输出电压(VIH)。逻辑器件是措置、传递2值逻辑的，以是旌旗灯号措置必需能够或许或许辨别“L”或“H”（“0”或“1”）。

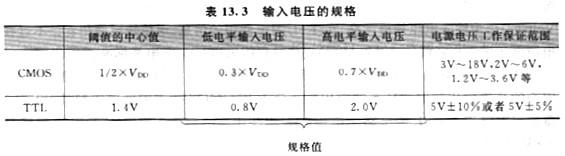

表13.3列出逻辑器件最典范的输出电压的规格。电源电压为5V的电子装备中，要按CMOS电平或TTL电平遏制设想。为甚么存在两种规格？这是因为CMOS与双极的电路机关差别。天下上起首出世的逻辑器件是TTL。TTL持久作为逻辑电路的支流被利用着。厥后的CMOS在展开进程中慢慢建立起CMOS自己的规格设定，这是汗青启事组成的。
CMOS在与TTL有不异电源电压情况中利用时，设置的旌旗灯号电平对于TTL不不适合。反过去对于不但愿在变更CMOS电平上花时候用户来讲，在标准CMOS逻辑条件要寄望TTL输出产物(74VHCT**，74HCT**型)。CMOS定制IC和CMOS存储器等中，也大批存在用TTL旌旗灯号电平规格化的产物。

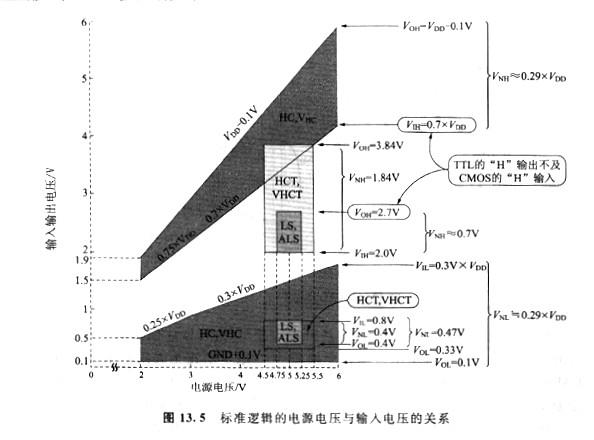

图13.5就标准逻辑的CMOS（以74HC、74VHC为代表）与TTL( 74LS、74ALS)，将电源电压与输出输出电压的DC规格图解化。能够或许或许看出，对于“L”电平CMOS与TTL有能够或许或许相互接口的规格。对于“H”电平，TTL的输出端能够或许或许蒙受CMOS的输出，不过TTL的输出却不能被CMOS输出蒙受。可是，能够或许或许看出CMOS的“74**xT型”中，输出、输出都能够或许或许与TTL接口，不甚么题目。
CMOS器件与TTL差别，因为任务电源电压规模宽，以5V单一-电源为条件设定的TTL电平（VIL=0.8V，VIH=2.0V/相对值），用统一器件，要合用更低的电源电压是很委曲的。比方，CMOS标准逻辑的尽情系列中，要使电源电压为5V时的输出电压规格值与电源电压为2V时的输出电压规格值相称是不轻易的。
CMOS器件中，即使电源电压的利用情况有很大变更，因为输出电压常常设想为电源电压的l/2(50%Vcc)，以是轻易与其余器件接口，也能供给确保抗噪声容量（距GND电平或从电源电平）的机能。
