运算缩小器：运放参数-成立时候阐发-KIA MOS管
信息来历：本站 日期：2023-07-19
运放的成立时候，对厥后的 ADC 相当首要。如一个 16bits 的 ADC，它的一个 LSB 对应的电压规模是其满量程的 15ppm, (百万分之十五) 。若是驱动 ADC 的运放还不达到终究的值就被 ADC 采样了。这必然会引发 ADC 的采样偏差。
缩小器的成立时候是当运输出为阶跃旌旗灯号时，运放的输出呼应进入并坚持在划定偏差带所需的时候。这个偏差罕见的值为 0.1%, 0.05%,0.01%。偏差巨细与成立时候不是线性干系。如偏差 0.01%的成立时候能够是偏差 0.1%的成立时候的 30 倍以上。

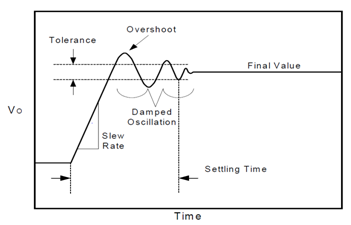

下图是运放的成立时候的示例申明图，成立时候，便是从阶跃旌旗灯号起头到旌旗灯号偏差达到方针值的这段时候。如图上能够看出，运放运阶跃旌旗灯号的呼应会是一个含有过冲和振铃的二阶呼应。这个呼应看上去很熟习，像节制体系的二阶呼应。以是以下的阐发与节制体系有类似性。
运放的成立时候，首要有两段构成，第一段是运放的输出电压从肇端值达到方针值四周，这一进程是一个非线性进程。这一段的时长是由给运放的弥补电容充电的电流所决议的。
对这个弥补电压，在运放的压摆率中提到过。是以也能够懂得为第一段时候与运放的压摆率有关，（压摆率的决议身分也是运放弥补电容充电的快慢）。第二段时候是指输出已靠近终究方针值了，进入这一阶段后，运放处在准线性区。
这一阶段的特征，首要受运放的零-顶点对(doublets)影响。在高速运放中，运放的 slew rate 很是高，是以第一段时候很是短，是以成立时候首要由第二段时候所决议。

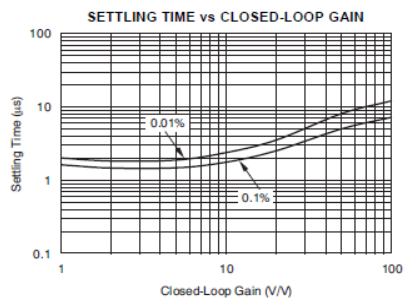

从运放的目标上讲，运放的成立时候会遭到大旌旗灯号参数-压摆率 (SR)的影响和小旌旗灯号参数-闭环增益的影响。下图是一款运放的成立时候与闭环增益的干系。
经由过程图表能够看出，跟着闭环增益增添，成立时候也跟着增添。这是因为高增益时，运放的闭环带宽会下降，是以调剂输出偏差的环路增益(AolB)也会减小。终究形成缩小电路成立时候的增添。
对数据采样坚持电路来讲，成立时候是很是首要的。特别对 ADC 的输出须要经由过程 multiplexer 在差别旌旗灯号间切换的。必然要注重让旌旗灯号成立起来后，再停止采样。不然会引发不可预知的偏差。
