​高压超结MOS Super Junction布局及道理-KIA MOS管

信息来历:本站 日期:2023-07-18

分享到:

高压超结MOS Super Junction布局及道理-KIA MOS管


高压超结型功率MOSFET

高压的功率 MOSFET 凡是接纳立体型布局,此中,厚的低搀杂的 N-的内涵层,即 epi 层,用来保障具备充足的击穿电压,低搀杂的 N-的 epi 层的尺寸越厚,耐压的额外值越大,可是其导通电阻也急剧的增大。


导通电阻随电压以 2.4-2.6 次方增添,如许,就下降的电流的额外值。为了获得必然的导通电阻值,就必须增大硅片的面积,本钱随之增添。若是近似于 IGBT 引入多数载流子导电,能够下降导通压降,可是多数载流子的引入会下降任务的开关频次,并发生关断的电流拖尾,从而增添开关消耗。


高压的功率 MOSFET 的内涵层对总的导通电阻起主导感化,要想保障高压的功率 MOSFET 具备充足的击穿电压,同时,下降导通电阻,最直观的体例便是:在器件关断时,让低搀杂的内涵层保障请求的耐压品级,同时,在器件导通时,构成一个高搀杂 N+区,作为功率 MOSFET 导通时的电流通路,也便是将反向阻断电压与导通电阻功效分隔,别离设想在差别的地区,就能够完成上述的请求。


基于超结 SuperJunction 的内建横向电场的高压功率 MOSFET 便是根基这类设法设想出的一种新型器件。内建横向电场的高压 MOSFET 的剖面布局及高阻断电压低导通电阻的表示图如图所示。


垂直导电 N+区夹在双方的 P 区中间,当 MOS 关断时,构成两个反向偏置的 PN 结:P 和垂直导电 N+、P+和内涵 epi 层 N-。P 和垂直导电 N+构成 PN 结反向偏置,PN 结耗尽层增大,并成立横向程度电场;同时,P+和内涵层 N-构成 PN 结也是反向偏置形,发生宽的耗尽层,并成立垂直电场。


因为垂直导电 N+区搀杂浓度高于内涵区 N-的搀杂浓度,并且垂直导电 N+区双方都发生横向程度电场,如许垂直导电的 N+区全数地区根基上全数都变成耗尽层,如许的耗尽层具备很是高的纵向的阻断电压,是以,器件的耐压就取决于高搀杂 P+区与低搀杂内涵层 N-区的耐压。


当 MOS 导通时,栅极和源极的电场将栅极下的 P 区反型,在栅极上面的 P 区发生 N 型导电沟道,同时,源极区的电子经由过程导电沟道进入垂直的 N+区,中和 N+区的正电荷空穴,从而规复被耗尽的 N+型特征,是以导电沟道构成,垂直 N+区搀杂浓度高,具备较低的电阻率,是以导通电阻低。

高压 超结 MOS

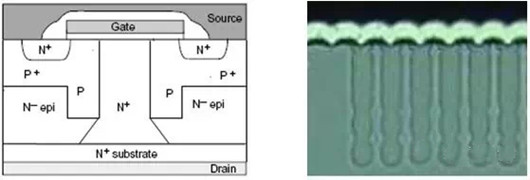

图:内建横向电场的 SuperJunction 布局


比拟立体布局和沟槽布局的功率 MOSFET,能够发明,超结型布局现实是综合了立体型和沟槽型布局二者的特色,是在立体型布局中开一个低阻抗电流通路的沟槽,是以具备立体型布局的高耐压和沟槽型布局低电阻的特征。


内建横向电场的高压超结型布局与立体型布局比拟拟,一样面积的硅片能够设想更低的导通电阻,是以具备更大的额外电流值。因为要开出 N+沟槽,它的出产工艺比拟庞杂,雪崩能量不轻易节制。


今朝 N+沟槽首要有两种体例间接建造:(1)经由过程一层一层的内涵发展获得 N+沟槽,(2)间接开沟槽。前者工艺绝对的轻易节制,但工艺的法式多,本钱高;后者本钱低,但不轻易保障沟槽内机能的分歧性。


超结型布局的任务道理

关断状况

从下图中能够看到,垂直导电 N+区夹在双方的 P 区中间,当 MOS 关断时,也便是 G 极的电压为 0 时,横向构成两个反向偏置的 PN 结:P 和垂直导电 N+、P+和内涵 epi 层 N-。


栅极上面的的 P 区不能构成反型层发生导电沟道,左侧 P 和中间垂直导电 N+构成 PN 结反向偏置,右侧 P 和中间垂直导电 N+构成 PN 结反向偏置,PN 结耗尽层增大,并成立横向程度电场。


傍边心的 N+的渗杂浓度和宽度节制得适合,就能够将中间的 N+完整耗尽,如图(b)所示,如许在中间的 N+就不自在电荷,相称于本征半导体,中间的横向电场极高,只要外部电压大于外部的横向电场,能力将此地区击穿,以是,这个地区的耐压极高,弘远于内涵层的耐压,功率 MOSFET 管的耐压首要由内涵层来决议。

高压 超结 MOS

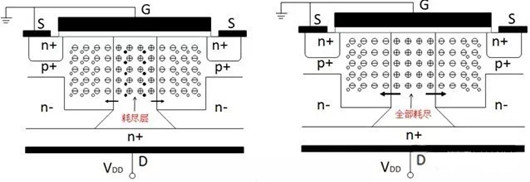

图:横向电场及耗尽层

注重到,P+和内涵层 N-构成 PN 结也是反向偏置形,有益于发生更宽的耗尽层,增添垂直电场。


守旧状况

当 G 极加上驱动电压时,在 G 极的外表将堆集正电荷,同时,吸收 P 区的电子到外表,将 P 区外表空穴中和,在栅极上面构成耗尽层,如图示。


跟着 G 极的电压进步,栅极外表正电荷加强,进一步吸收 P 区电子到外表,如许,在 G 极上面的 P 型的沟道区中,堆集负电荷,构成 N 型的反型层,同时,因为更多负电荷在 P 型外表堆集,一些负电荷将分散进入本来完整耗尽的垂直的 N+,横向的耗尽层愈来愈减小,横向的电场也愈来愈小。


G 极的电压进一步进步,P 区更宽规模构成 N 型的反型层,最初,N+地区回到本来的高渗杂的状况,如许,就构成的低导通电阻的电流途径,如图(c)所示。

高压 超结 MOS

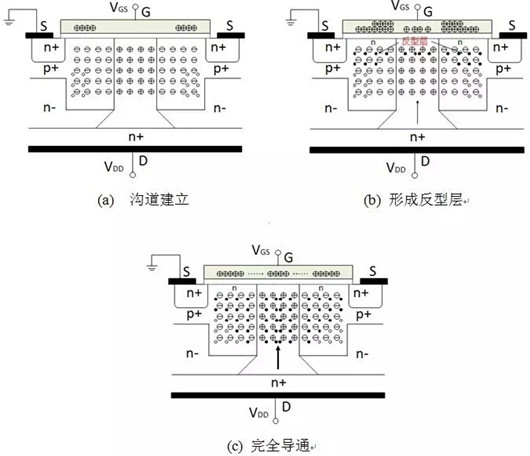

图:超结型导经由过程程
