Boost电路特征及直畅通报函数的推导-KIA MOS管
信息来历：本站 日期：2023-07-17

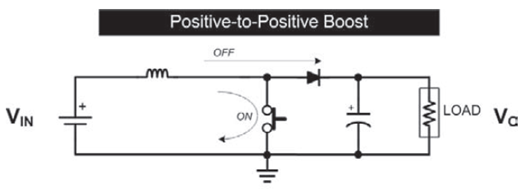

Boost变更器的电路布局如图 1 所示。
图 1 boost电路布局
boost电路阐发

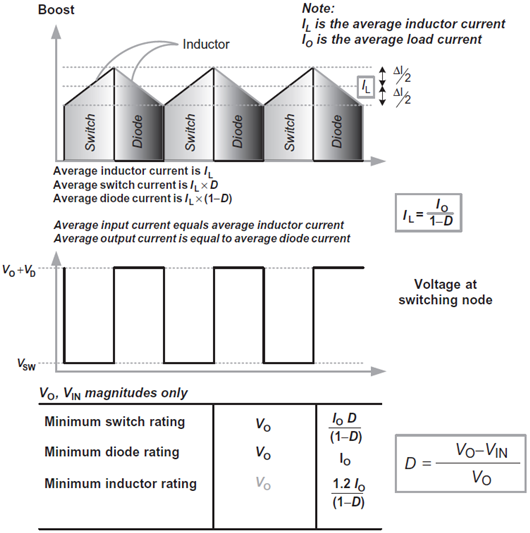

图 2 boost电路相干阐发和电感电流波形
boost电路中，二极管和电感的均匀电流的区分在于，当 mosfet 开启时，二极管中的电流为 0，电感电流线性增大；当 mosfet 关断时，二极管与电感串连，两者电流相称。以是，对 boost 和 buck-boost 电路，Idc取决于 mosfet 的占空比。

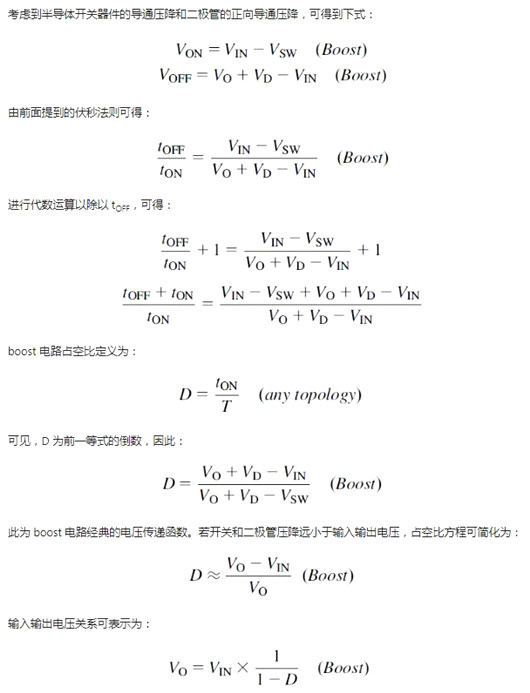

boost电路直畅通报函数的推导
boost电路的特征
按照图 1 中标示的电流标的目的和续畅通路，和图 2 中的相干阐发和关头波形，能够得出 boost 电路以下论断：
（1）比方，正输出正输出 boost 电路可将 12V 输出变更为 50V 输出，负输出负输出电路可将-12V 输人变更为-50V 输出。即电路中输出大于输出，是以电路会进步输出的值而不转变输出极性。
（2）开关导通时，能量经由过程开关从直流源输出电感而不通报到输出端。
（3）开关关断时，电感贮存的能量经由过程二极管通报给输出端．同时直流源也给负载供给能量。
（4）由于输出电容与电感串连，从而可避免电流渐变，输出电容电流为光滑曲线。
（5）进入输出电容的电流为脉动流，这是由于它与不变的直流输出电流 Iout配合组成二极管的脉动电流。
（6）由于输出均匀电容电流为零，是以电路中均匀二极管电流必须即是负载电流，即：
此为均匀电感电流与负载电流的干系。普通请求电感电流额外值为 1.2xIO(1 – D)，系数挑选 1.2 是由于根基设想实际标明电感电流峰值约为其均匀值的 1.2 倍，是以挑选电感时要确保其额外值不小于 I.2xIL。
