输出偏置电流会流过外面的电阻收集，从而转化成运放的平衡电压，再经运放话后就到了运入的输出端，形成了运放的输出偏差。
这也就说了然，在缩小电路中，为甚么要在运放的同相输出端连一个电阻再接地的缘由，并且这个电阻要即是反向输出真个电阻和反应电阻并联后的值。
这便是为了使两个输出端偏置电流流过电阻时，构成的电压值相称，从而使它们引入的平衡电压为 0。看上面一组图轻易懂得一些。
图 运放的输出偏置电流和输出平衡电流对电路的影响

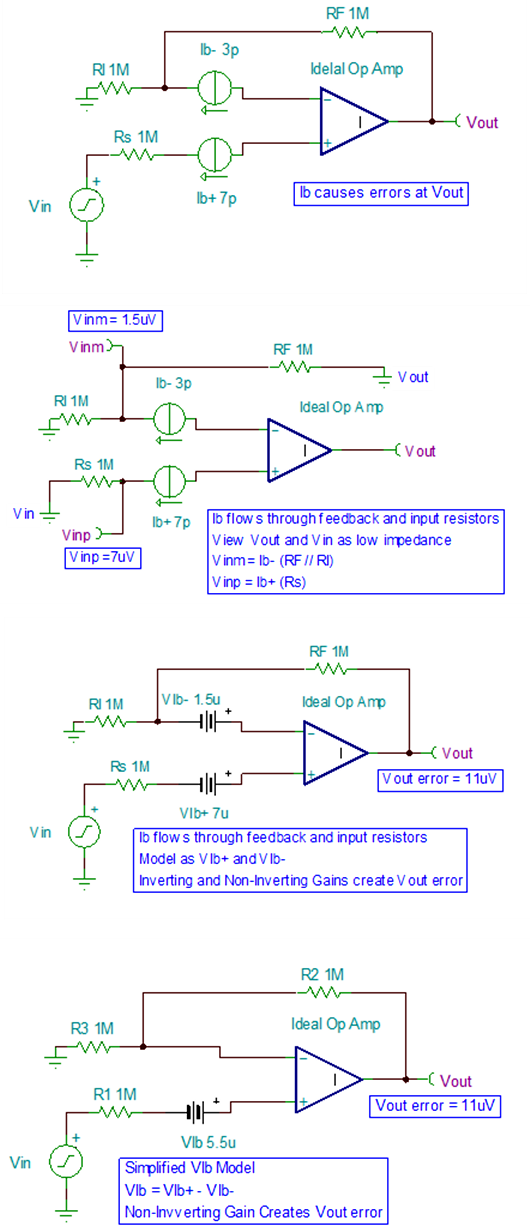

图慢慢阐发了输出偏置电流形成的缩小偏差：
（1）这个电路只是用作举例阐发，是以选的电阻值都很是大，这是为了便利计较。是以并不设定同相端电阻阻值即是反相端两颗电阻的并联值。
（2）11uV 是由同相端输出失电压 5.5uV 乘以同相端增益(1+R2/R3)=2 获得的，这个电压会经增益收集缩小的。
（3）是的，凡是一些材料或册本中会倡议同相端电阻阻值=反相端两颗电阻的并联值（R2//R3），便是这个缘由，但凡是 Ib+与 Ib 会有略小的不同，并且是不肯定的，是以难以完整消弭。但若是电路当选的反应网电阻很是小，并且平衡电流也很是小的话，影响会变的很是小。
再有一点，对细小电流检测的电路，普通为跨阻缩小电路，如光电二极管的探测电路，普通有效光旌旗灯号都比拟微小，转化的光电源旌旗灯号更微小，经常为 nA 级甚于 pA 级。
这个电路的本意是想让光电流向反应电阻活动从而在缩小电路输出端发生出电压。若是选用的运放的输出偏置电流过大，这个微小的光电流会有一局部流入到运放的输出端，而达不到预设的 I/V 线性转化。
比方，光电领受管发生了 500nA 的电流，用运放流转压时，假定运放的偏置电流是 200nA，那末在现实中就会有 300nA 的电流流过阿谁流转压的电阻，别的 200nA 就进入到运放外面，为了使运下班作在线性区而供给 bipolar 的基极电流了。

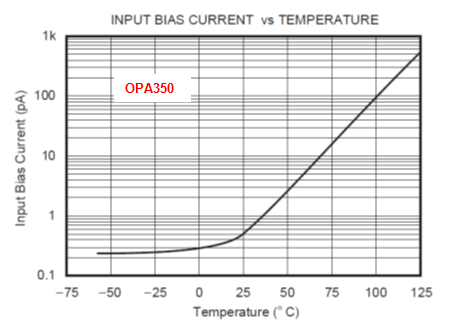

还须要注重的一点时，很多运放的输出平衡电流会跟着温度的变更而变更，以下图所示 OPAl350 的输出平衡电流会在高于 25 度时疾速的降低。在 100 度时的输出偏置电流是 25 度时的几百倍。若是设想的体系是在很宽的温度规模内任务，这一身分不得不斟酌。
