运放的输出偏置电流和输出平衡电流的界说

运放的输出偏置电流 Ib 和输出平衡电流 Ios，众说周知，抱负运放是不输出偏置电流 Ib 和输出平衡电流 Ios 的。但每颗现实运放城市有输出偏置电流 Ib 和输出平衡电流 Ios，咱们能够用图 1 中的模子来申明它们的界说。

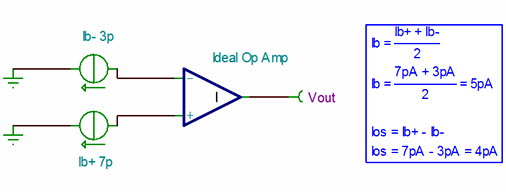

图 1 运放的输出偏置电流和输出平衡电流的界说

图 1 中，[Ib-]是指负向输出真个偏置电流，它的值是 3pA；同理，[Ib+]是指正向输出真个偏置电流，它的值是 7pA；也便是说 Ib 前面的正负号是来区分运放的输出真个。

输出偏置电流 Ib 是因为运放两个输出极都有泄电流（咱们临时称之为泄电流）的存在。咱们能够懂得为，抱负运放的各个输出端都串连进了一个电流源，这两个电流源的电流值普通为不不异。

也便是说，现实的运入，会有电流流入或流出运放的输出真个（与抱负运放的虚断不太一样）。那末输出偏置电流就界说这两个电流的均匀值，这个很好懂得；输出平衡电流呢，就界说为两个电流的差。

运放的输出偏置电流和输出平衡电流的来历

那咱们就要看一下运入的输出级了，运放的输出级普通接纳差分输出（电压反应运放）。接纳的管子，要末是三级管 bipolar，要末是场效应管 FET，如图 2 所示。

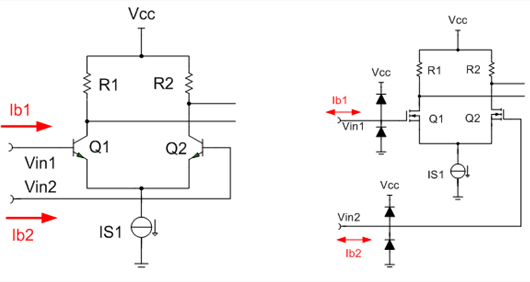

图 2 运放的输出偏置电流和输出平衡电流的来历

对 bipolar，要使其任务在线性区，就要给基极供给偏置电压，或说要有比拟大的基极电流，也便是常说的，三极管是电流节制器件。

那末其偏置 电流就来历于输出级的三极管的基极电流，因为工艺上很难做到两个管子的完整婚配，以是这两个管子 Q1 和 Q2 的基极电流老是有这么点差别，也便是输出的平衡电流。Bipolar 输出的运放这两个值仍是很可观的，也便是说是比拟大的，停止电路设想时，不得不斟酌的。

而对 FET 输出的运放，因为其是电压节制电流器件，能够说它的栅极电流是很小很小的，普通会在 fA 级，但可怜的是，它的每一个输出引脚都有一对 ESD 掩护二极管。

这两个二极管都是有泄电流的，这个泄电流普通会比 FET 的栅极电流大的多，这同样成为了 FET 输出运放的偏置电流的来历。固然，这两对 ESD 掩护二极管也不能够完整分歧，是以也就有了差别的泄电流，泄电流之差也就组成了输出平衡电流的首要成分。

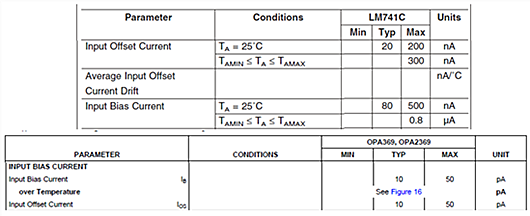

图 3 LM741 和 OPA369 的输出偏置电流和输出平衡电流

图 3 中，上表是 bipolar 的 LM741 的输出偏置电流和输出平衡电流，这个电流流到里面电阻，即便是 K 欧级的，也会发生几十 uV 的平衡电压，再经缩小，很轻易就会使输出的电压偏差到 mV 级。

下表则是 CMOSFET 的 OPA369 的输出偏置电流和输出平衡电流，这两个值要小的多了，比拟好的 COMS 运放输出偏置电流和输出平衡电流的典范值能够做到小于 1pA 的方针。

这里还要夸大的是，ESD 的反向泄电流是与其反相电压有关的。是以当 Vin=(Vcc-Vss)/2 时，加在两个 ESD 掩护二极管的电压相称，他们的反向电流能够以为是类似相称的，此时抱负环境是无电流流入或流出的，现实环境是电流到达最小值。

是以这时候有最小的偏置电流，当运放输出端电压 Vin 不即是(Vcc-Vss)/2，必将形成一个二极管的反向电压高，另外一个低，此时两个二极管的反向泄电流就不等了，这个差电流就会组成了输出偏置电流的首要成分。这个现场称为领节效应。是以要使 FET 输出偏置电流最小，就要把共模电压设置在(Vcc-Vss)/2 处。
