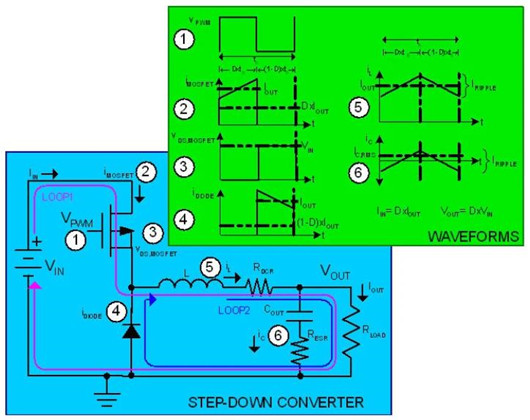

先来看一下 Buck变更器的任务道理，典范 Buck变更器的道理图和关头波形如图 1 所示，图中表明各点的开关波形，用于后续计较。
图 典范 Buck变更器的道理图和关头波形
Buck变更器的首要功效是把一个较高的直流输入电压转换成较低的直流输入电压。为了到达这个请求，MOSFET 以牢固频次(fS)，在脉宽调制旌旗灯号(PWM)的节制下停止开、关操纵。
当 MOSFET 导通时，输入电压给电感和电容(L 和 COUT)充电，经由过程它们把能量通报给负载。在此时代，电感电流线性回升，电流回路如回路 1 所示。
当 MOSFET 断开时，输入电压断开与电感的毗连，电感和输入电容为负载供电。电感电流线性降落，电流流过二极管，电流回路如回路 2 所示。
MOSFET 的导通时候界说为 PWM 旌旗灯号的占空比(D)。D 把每一个开关周期分红[D * tS]和[(1 – D) * tS]两局部，它们别离对应于 MOSFET 的导通时候(环路 1)和二极管的导通时候(环路 2)。一切开关电源拓扑(升压、降压、反相称)都接纳这类体例分别开关周期，完成电压转换。
对降压转换电路，较大的占空比将向负载传输较多的能量，均匀输入电压增添。相反，占空比拟低时，均匀输入电压也会下降。按照这个干系，能够获得以下抱负环境下(不斟酌二极管或 MOSFET 的压降)降压型开关电源的转换公式：
上述公式也便是 buck变更器的通报函数
须要注重的是，任何开关电源在一个开关周期内处于某个状况的时候越长，那末它在这个状况所形成的消耗也越大。对降压型转换器，D 越低(响应的 VOUT越低)，回路 2 发生的消耗也大。
别的，图 1 (和别的绝大大都 DC-DC 转换器拓扑)中的MOSFET 和二极管是形成功耗的首要身分，相干消耗首要包含两局部：传导消耗和开关消耗。
