若何进步开关电源效力?体例详解-KIA MOS管


下降 MOSFET功率耗损

下降 MOSFET功率耗损的间接路子是:挑选低导通电阻 RDS(ON)、可疾速切换的 MOSFET。


影响 MOSFET导通电阻的身分首要有以下几种:

(1)MOSFET的导通电阻跟着芯片尺寸和漏源极击穿电压(VBR(DSS))的增大而增大,因为增添了 MOSFET 中的半导体材料。以是,比拟较而言,过大尺寸的 MOSFET 会增大功率耗损。


(2)MOSFET的导通电阻受结温的影响,当 MOSFET 的结温升高时,MOSFET 导通电阻会响应增大。是以,必须坚持较低的结温,使导通电阻 RDS(ON)不会过大。


(3)MOSFET的导通电阻和栅源电压成正比,较大栅源电压可以或许下降 MOSFET 的导通电阻,可是也会增大栅极驱动耗损,是以,须要均衡 MOSFET 导通电阻和栅极驱动耗损。


MOSFET 的开关耗损与寄生电容有关,较大的寄生电容须要较长的充电时候,使开关切换变缓,耗损更多能量。米勒电容凡是在 MOSFET 数据材料中界说为反向传输电容(CRSS)或栅-泄电容(CGD),在开关进程中对切换时候起决议感化。


米勒电容的充电电荷用 QGD表现,为了疾速切换 MOSFET,请求尽可以或许低的米勒电容。普通来讲,MOSFET 的寄生电容和芯片尺寸成正比,是以必须折衷斟酌开关耗损和传导耗损,同时也要谨严挑选电路的开关频次。


下降二极管功率耗损

对二极管,必须下降导通压降,以下降由此发生的耗损。对小尺寸、额外电压较低的硅二极管,导通压降普通在 0.7V 到 1.5V 之间。二极管的尺寸、工艺和耐压品级城市影响导通压降和反向规复时候,大尺寸和耐压值较高的二极管凡是具备较高的 VF 和 tRR,这会形成比拟大的耗损。


开关二极管普通以速率分别,分为疾速(fast,)、高速(super fast)和超高速(ultrafast)二极管,反向规复时候跟着速率的进步而下降。疾速规复二极管的 tRR 为几百纳秒,而超高速快规复二极管的 tRR 为几十纳秒。


对照 PN 结二极管和肖特基二极管可知:

(1)PN 结二极管常常具备较大的正向导通电压,较大的额外电压和电流,使得其合适于更高的功率操纵。不过,即便颠末优化的 VF 和 tRR,常常也不会操纵在低功耗的场景,因为效力太低。


(2)肖特基二极管则常常操纵在低功耗场景,因为具备较低的 VF(0.4V 至 1V)和极小的 tRR,出格合用于低功耗的开关电源中,特别是低占空比的环境。


但是,在一些高压操纵中,即便是具备较高压降的肖特基二极管,所发生的传导耗损也没法接管。比方,在输入为 1.5V 的电路中,即便操纵 0.5V 导通压降 VF的肖特基二极管,二极管导通时也会发生 33%的输入电压耗损!


开关电源 效力 耗损

图 接纳 MOSFET 代替二极管以下降耗损


为了处理这一题目,可以或许挑选低导通电阻 RDS(ON)的 MOSFET 完成同步节制架构。用 MOSFET 代替二极管(如图所示),它与电源的主 MOSFET 同步任务,以是在瓜代切换的进程中,保障只要一个导通。


导通的二极管由导通的 MOSFET 所替换,二极管的高导通压降 VF被转换成 MOSFET 的低导通压降(MOSFET RDS(ON) * I),有用下降了二极管的传导耗损。


固然,同步整流 MOSFET 与二极管比拟下降了压降,但也引入了驱动耗损。


影响开关电源效力的两个首要身分:MOSFET 和二极管。古代的开关电源节制器常常是将这二者连同反应、诊断等功效集成到一个 IC 中,如许可以或许节流空间和下降寄生耗损,在必然程度上供给了电源效力。


下降无源器件的功率耗损

无源器件首要是电感和电容,下降这两种器件功率耗损的体例有:

(1)挑选低 ESR 的电容;

(2)挑选低 DSR 的电感;


优化电源节制架构

相较于牢固 PWM 频次的节制架构,操纵跳脉冲(PFM)的节制架构,更有益于进步开关电源的效力,特别是在轻负载或负载规模较宽时。


跳脉冲形式下,在一段较永劫候内电感放电,将能量从电感通报给负载,以坚持输入电压。固然,跟着负载接收电流,输入电压也会跌落。当电压跌落到设置门限时,将开启一个新的开关周期,为电感充电并补充输入电压。


须要注重的是跳脉冲形式会发生与负载相干的输入噪声,这些噪声因为散布在差别频次(与牢固频次的 PWM 节制架构差别),很难滤除。


古代的开关电源节制 IC 汇合理操纵二者的上风:重载时接纳恒定 PWM 频次;轻载时接纳跳脉冲形式以进步效力。


当负载增添到一个较高的有用值时,跳脉冲波形将转换到牢固 PWM,此时负载下噪声很轻易滤除。在全部任务规模内,器件按照须要挑选跳脉冲形式和 PWM 形式,坚持全体的最高效力。

如图所示。

开关电源 效力 耗损

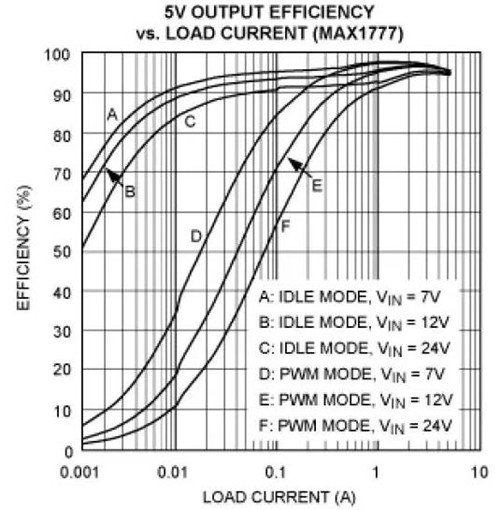

图 开关电源中跳脉冲形式和牢固 PWM 形式下的效力对照


牢固 PWM 形式下的效力曲线(图中的 D、E、F),轻载时效力较低,但在重载时可以或许供给很高的转换效力(高达 98%)。

但是,跳脉冲形式下的效力曲线(图中的 A、B、C)可以或许在轻载时坚持在较高程度。
