运放电路中，形成旌旗灯号失真的身分有良多，运放的输入输入限定便是此中之一，出格长短轨对轨（Rail to Rail）输入输入的运放，特别要注重旌旗灯号的输入输入是不是在其规模以内，以避免形成旌旗灯号失真。
运放的输入输入限定，分隔来说，别离对应共模输入电压和输入电压摆幅。
共模输入电压
运放共模输入电压界说了一般输入时，所需的共模电压规模，共模输入电压凡是与运放的供电电源有关。若是跨越这个规模，输入旌旗灯号就会任务在非线性，引发失真。

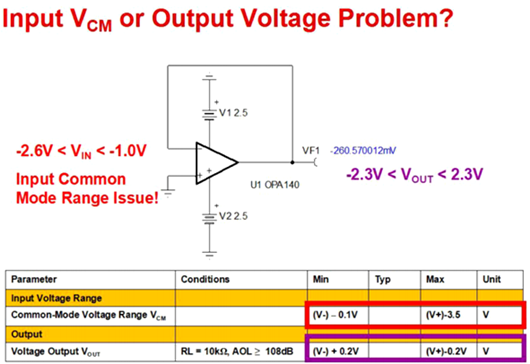

以下图所示，运放的供电电源为±2.5V，其共模输入电压规模为-2.6V < VIN <; -1.0V，输入电压规模为 -2.3V < VOUT < 2.3V。
能够阐发，输入电压不在共模输入电压规模内，以是能够会致使输入电压不在 μV 级别，能够会到 mV 级别。
输入电压摆幅
运放输入电压摆幅也与运放供电电源有关。一样，若是跨越这个规模，也会使得输入旌旗灯号发生失真。

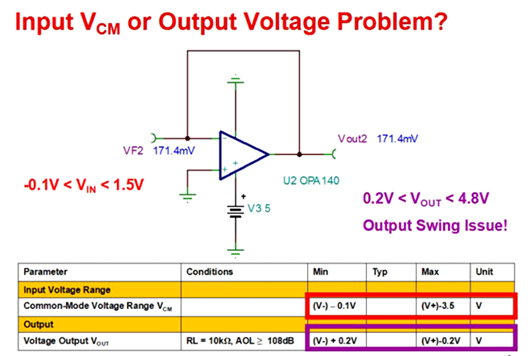

以下图所示，运放的供电电源为 5V，其共模输入电压规模为 -0.1V < VIN < 1.5V，输入电压规模为 0.2V < VOUT < 4.8V。
上图的共模输入电压为 0V，任务在共模输入电压规模，实际输入电压应当也是 0V，可是并不在输入电压摆幅规模内，以是输入电压能够到达 200mV，引发了较大偏差。
旌旗灯号失真仿真示例

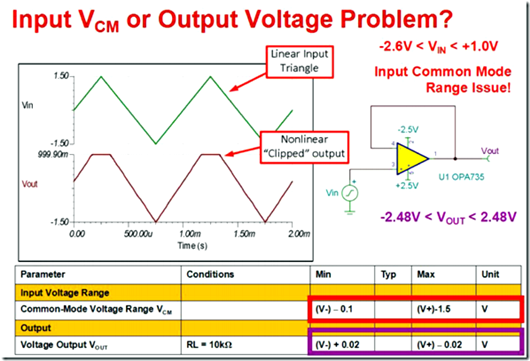

上面看一个仿真示例：输入是±1.5V 的三角波，输入呈现削波景象，其缘由在于输入幅值不在共模输入电压规模。当三角波幅值到达 1.5V 时，已跨越共模输入电压的最大值 1V，以是会发生削波景象。
总结：利用非轨对轨运放时，须要斟酌输入电压是不是在共模输入电压规模，同时还要斟酌输入电压摆幅题目。固然，若是是轨对轨运放，形成的影响就会小良多。
