运放的轨至轨输出是指运放的输出端旌旗灯号电压能够或许到达电源的两个轨，并坚持不失真，如上例输出旌旗灯号电压可到达+/-15V。运放的输出电压规模可在运放的 datasheet 中找到。便是共模电压规模 Vcm（Common-Mode Voltage Range）。以下表即为 OPA365 的输出电压规模，可见它是典范的轨至轨输出运放。
普通的 BJT 和 JFET 长短轨至轨输入的运放。以下表所示为 OPA827 共模输出电压规模为(V-)+3V 至(V+)-3V，典范的非轨至轨运放。

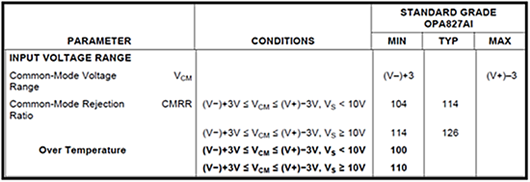

图 OPA827 的输出电压规模
单电源（咱们临时称之为“单电源”）运放的输出级凡是有三种布局，第一种是接纳 PMOS 做差分输出级。如许的运放输出级电压能够低于负电源轨 0.2 乃至 0.3V，但达不到正电源轨，如 OPA336。下表是 datasheet 中标出的 OPA336 输出电压规模。

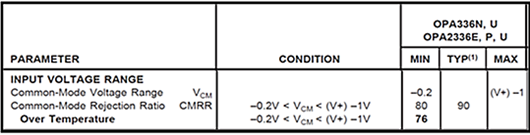

图 OPA336 的输出电压规模
它的输出级道理框图以下图，典范的 PMOS 差分输出级。

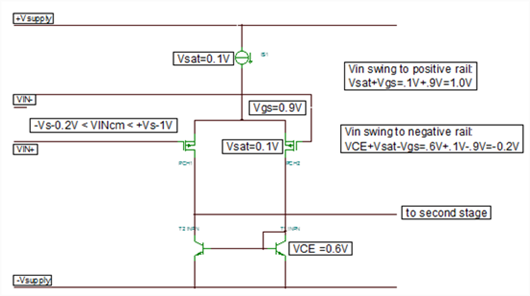

图 OPA336 的 PMOS 差分输出级
既然 PMOS 差分输出级输出电压不能到达正电源轨，那 NMOS 呢，仇家，NMOS 差分输出级的输出电压能够到达正电源轨，可是达不到负电源轨，普通会在负电源轨的 1.2V 之上。
此时有人想到了，把 PMOS 和 NMOS 差分输出级并联起来，在靠近电源负电压轨时使 PMOS 差分输出级任务，在靠近电源正电源轨时使 NMOS 差分输出级任务，如许就能够完成运放的轨至轨输出了！
简直，起初的轨至轨输出运放便是如许设想的，并且此刻也在大批利用这类手艺。以下图是 OPA703 的输出级，便是典范的 PMOS 与 NMOS 相并联的运放输出级。

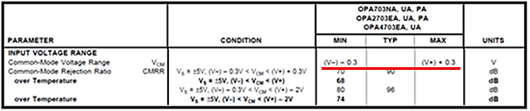

图 OPA703 的 datasheet 中给出的共模电压输出规模(V-)-0.3V 至(V+)+0.3V
当输出共模电压在(V-)-0.3V<Vcm<(V+)-2V 时 PMOS 处于任务状况，NMOS 处于封闭状况。当输出共模电压在(V-)-2V<Vcm<(V+)+0.3V 时 NMOS 处于任务状况，PMOS 处于封闭状况”。

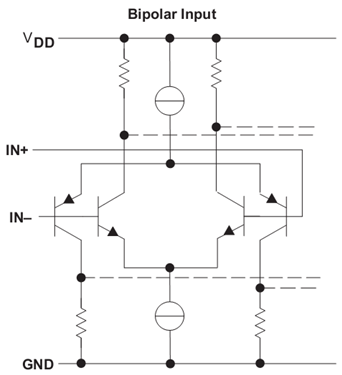

Bipolar 输出级运入一样也有如许的布局，以下图是典范 PNP 与 NPN 型三级管并联构成的差分输出级。
