【运放参数】运放的输入短路电流阐发-KIA MOS管
信息来历：本站 日期：2023-07-03
运放的输入短路电流是用来标明运放输入级输入或注重灌输电流的才能，这一目标标明了运放的驱动才能。普通的运放最大输入短路电流在几十个 mA 的程度，看上去不算很小。但在一些环境下也会引发题目。
下图是 OPA376 的输入短路电流，看得出源电流和灌电流是不同的，一个是 30mA，另外一个是 50mA。
运放的输入短路电流在反应一个主要的机能，便是驱动负载的才能，特别是当输入旌旗灯号幅值比拟大时，负载电阻较小时，如一个输入 20Vpp 的正弦波旌旗灯号，加在一个 100ohm 上时，则加在负载上的电流有有用值为 7.07V/100ohm=70.7mA。
另外一种简直定电流驱动才能的体例，是利用输入电流和输入电压图。

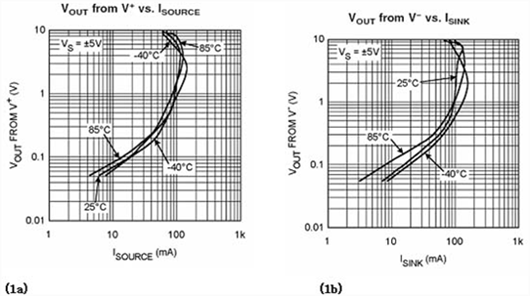

图 1 显现了 TI 公司的 LMH6642 的输入电流和输入电压图。对大大都器件，凡是会对源电流(图 2a)和阱电流(图 2b)这两种环境别离给出一张图。
利用这类图，就可以或许预算出对给定的输入摆幅运放所能供给的电流。这些图由芯片厂商，用来显现缩小器的输入电流才能与输入电压之间的干系。
请注重，在图 2 中，描写了”来自 V+的 Vout”与输入源电流的干系，和”来自 V-的 Vout”与输入阱电流的干系。用这类体例来表现数据的缘由之一是，和输入电压绝对地的表现体例比拟，它能被更轻易地利用于单电源或双电源操纵。
另外一个缘由是因为电压余量比总的电源电压对输入电流的影响要大很多，是以对肆意的电源电压，即便在数据手册上找不到切确对应的前提，这类数据手册体例也能使设想者经由过程一组最靠近的曲线来停止大略的计较。
图中可以或许用来展望一个给定负载上的电压摆幅。若是坐标轴是线性的，设想者只要要在图中的特点曲线上加上一条负载曲线，经由过程这两条曲线的交点就可以肯定电压摆幅。
