图文详解-下降TVS管自身寄生电容-KIA MOS管
信息来历：本站 日期：2023-07-03
TVS管串连二极管
TVS管自身带有寄生电容，一样，二极管自身也带有寄生电容，将 TVS管和二极管串连，实在便是将两者的寄生电容串连，以此来削减寄生电容的影响。如图 1 所示。

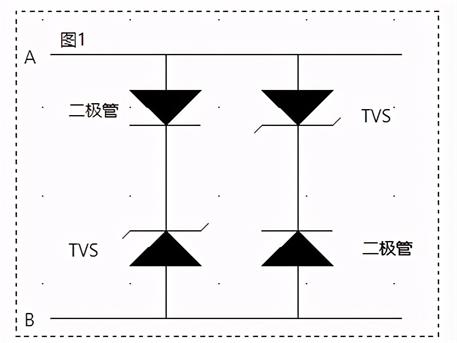

图 1 TVS管串连二极管
二极管串连歧路是用于正负两种极性暂态过电压掩护。通俗二极管的寄生电容约为 50pF，该电容与 TVS 的寄生电容串连后，其总的歧路电容将有较大幅度的减小。
在被掩护电子体系一般运转时，当 AB 两线之间电压跨越 0.6V 后，通俗二极管即起头导通，同时向 TVS 的寄生电容充电，一旦将其布满，感化于二极管上的电压将小于 0.6V，使它遏制导通，则这条歧路将不再从体系中接收电流，处于开路状况，从而不影响体系的一般运转。
操纵整流桥下降 TVS管的寄生电容
这类体例，近似于第一种体例，如图 2 所示。

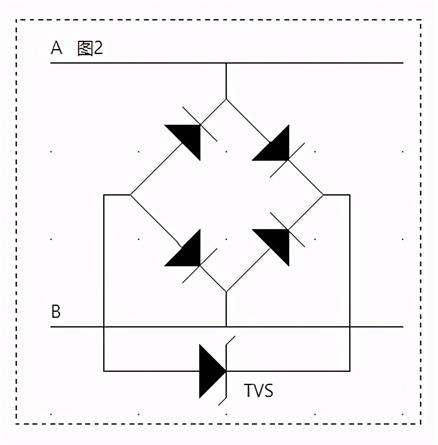

图 2 操纵整流桥下降 TVS管的寄生电容
在该图中，AB 线间电压必须跨越 1.2V 能力将 TVS 寄生电容充电，使掩护电路遏制从一般运转的体系中接收电流。当接纳分立元件来组装这些掩护电路时，元件间连线的寄生电感是一个须要正视的题目。当利用分手元件时，须要利用减小寄生电感的体例。
别的，图 1 和图 2 所示的掩护电路凡是是，用于按捺差模过电压。为了实行在均衡线路中对共模过电压的防护，能够接纳图 3 所示的掩护电路。

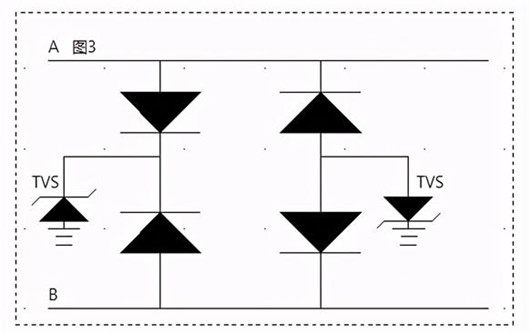

图 3 TVS 掩护电路
因为通俗二极管举措较慢，是以上述两种体例固然能减小寄生电容，但同时也带来了副感化，即就义了全部掩护电路必然的呼应速率。是以须要按照详细操纵来考量。
此操纵的阐发是基于电容串连，总电容减小的根基观点。在详细的 TVS 产物中实在也做到了这一点，这些封装的容值能够做的比拟低，同外面的二极管有必然干系。
别的集成封装范例的 TVS 因为自身的制作工艺请求，也须要用到这类 TVS 与二极管串接的体例。比方罕见的 2510 封装 4 路 TVS，首要用于 HDMI 和 USB3.0，容值能够做到 0.2-0.4PF。
